| Artikelnummer | ST4 3447 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 24 A |
Produktinformation / Datenblatt (PDF)
Schnell, intuitiv und fernwartbar: Die M-SHEV-24 ist eine Modulzentrale, bei der alle Module durch einen Mikrocontroller über einen digitalen BUS miteinander verbunden und kontrolliert werden. In einem robusten Stahlblechgehäuse untergebracht, beinhaltet die Steuerung neben der Notstromversorgung auch die Energieversorgung sowie die gesamte Steuer- und Regelelektronik für den Betrieb von 24 V DC-Öffneraggregaten.

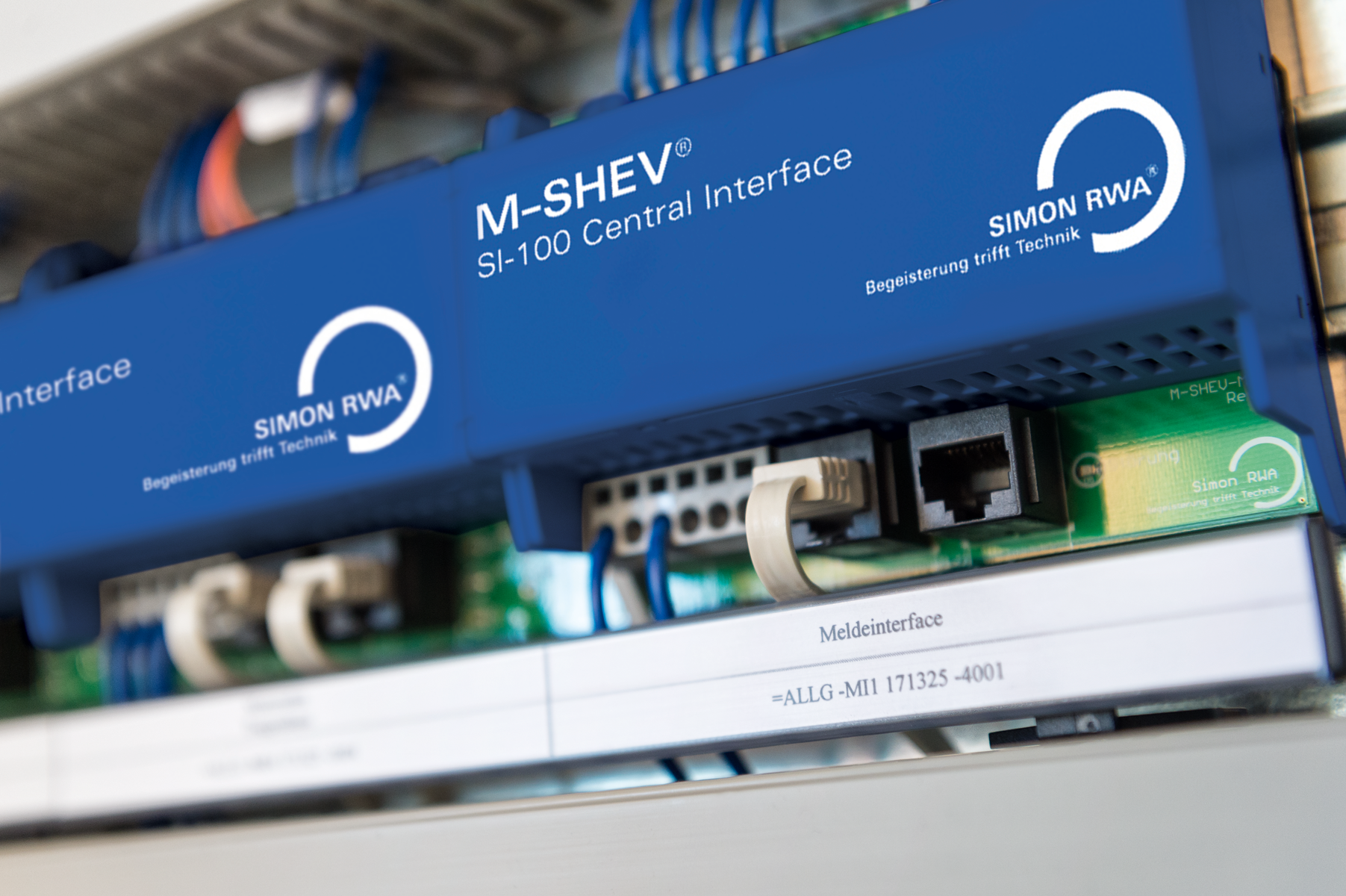

Netzschwankungen und Stromausfälle können eine zuverlässige Funktion von Steuerungen beeinflussen. Die M-SHEV-24 ist so konzipiert, dass sie auch bei Netzschwankungen und -ausfällen für mindestens 72 Stunden verlässlich ihre Aufgaben erfüllt. In der Basis-Ausführung besteht die Modulzentrale aus insgesamt vier (optional fünf) Komponenten: Energieversorgung, Motorrelais, Sensorinterface und Zentralinterface (optional Meldeinterface). Über das Schaltnetzteil wird die 230-Volt-Ausgangsspannung in eine stabile 24-Volt-Versorgung umgewandelt, während Zentralinterface, Sensorinterface und Motorrelais die Steuerung und Lüftung, den Anschluss der Peripheriegeräte und die Versorgung der angeschlossenen Antriebe gewährleisten. Das optionale Meldeinterface liefert alle notwendigen Informationen über die Peripheriegeräte.
Die M-SHEV bietet über das optionale Fernwartungsmodul die Möglichkeit einer Fernwartung. Die Abfrage des Anlagestatus, z. B. Netzausfälle, Alarmauslösungen, Zustände der Antriebe, etc. sind über das Internet oder ein GPRS-Modul ebenfalls möglich.
Zusätzlichen Komfort bietet das Software-Analyse-Tool „SimonLink“. Über die intuitive Benutzeroberfläche lassen sich alle möglichen Einstellungen über „SimonLink“ vornehmen. Dazu ist nur der Anschluss des Software-Analyse-Tools per Plug’n Play notwendig. Spezielle Vorkenntnisse sind zur Bedienung des Tools nicht nötig.
Vorteile auf einen Blick:
| Matchcode | M-SHEV-24 |
| Artikelname | Modulzentrale M-SHEV-24 |
| Artikelnummer | ST4 3447 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 24 A |
| Klassifizierung | CE zertifiziert DIN EN 12101-10, geprüft ISO 21927-9 |
| LED Anzeigen | LED-Anzeige Betriebszustand Netz: Daueranzeige grün - Netz vorhanden LED-Anzeige Betriebszustand Bleiakku („O.K.“): Daueranzeige grün - Akku vorhanden und wird geladen (Ladung wird erhalten) |
| Schutzart | IP66 |
| Gehäuse | Stahlblechgehäuse |
| Gehäuseart | Stahlblech |
| Farbe | RAL 7035 (lichtgrau) |
| Gehäusebreite | 500 mm |
| Gehäusehöhe | 500 mm |
| Gehäusetiefe | 200 mm |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5°C - +40°C |
Modulzentrale M-SHEV-24
230 V AC / 24 V DC / 24 A

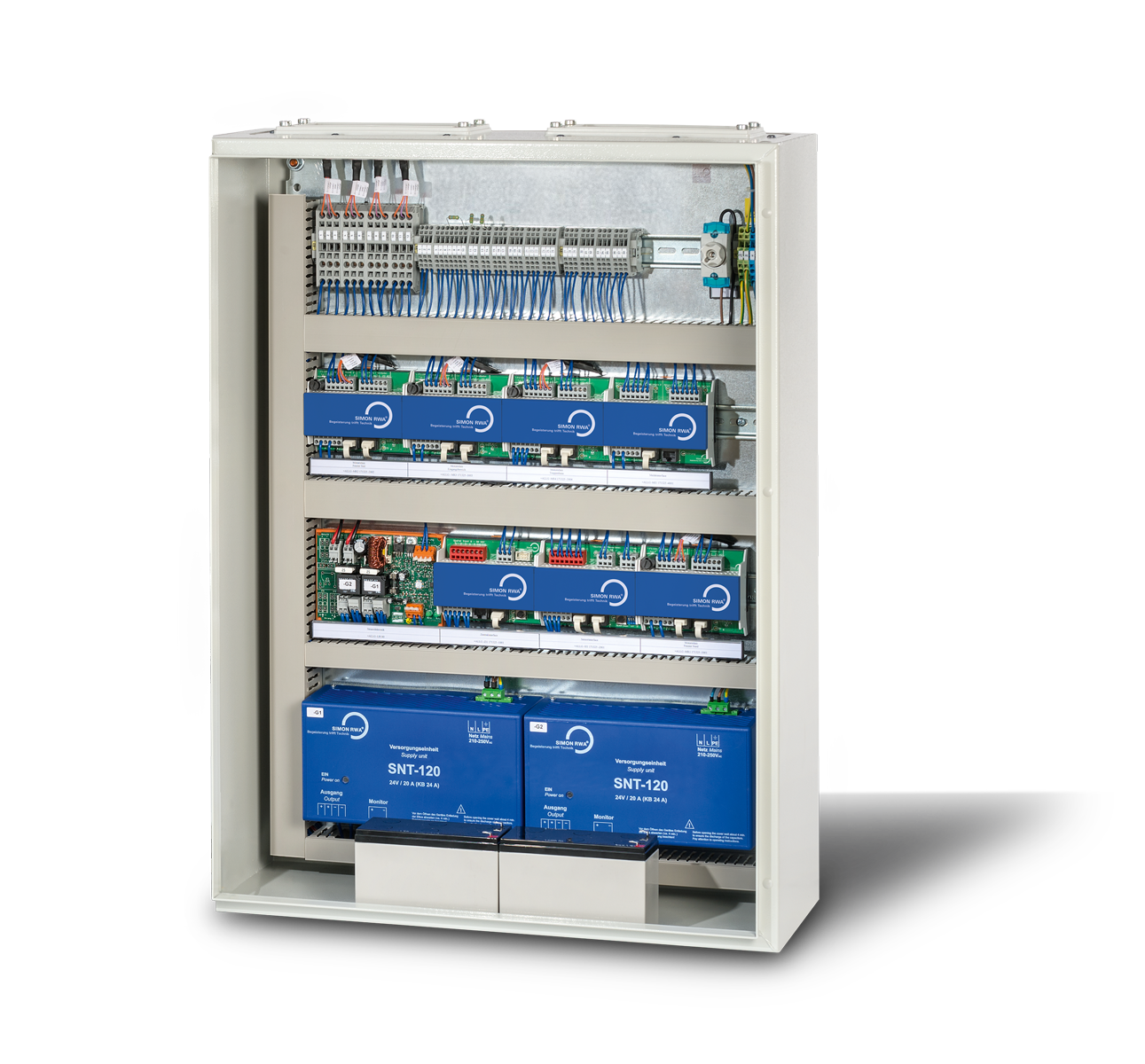

Die M-SHEV (Modular Smoke and Heat Exhaust Ventilation) Modulzentrale ist eine elektrische Steuereinrichtung in einem Stahlblechgehäuse mit Energieversorgung, Notstromversorgung und gesamter Steuer- und Regelelektronik zum Betrieb von 24 V DC Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die M-SHEV Modulzentrale steuert Antriebe sowohl im Brandfall als auch zur täglichen Be- und Entlüftung. Bei einem Netzausfall stellt die Notstromversorgung die Funktion der RWA-Anlage für noch mindestens 72 Stunden sicher. Die M-SHEV Modulzentrale bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden, z.B. Wind-/Regenmelder und Lüftertaster. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Die M-SHEV Modulzentrale ist nach DIN EN 12101-10 CE zertifiziert.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 24 V DC
Ausgangsstrom: 24 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP66
Temperaturbereich: -5°C bis + 40°C
Gehäuse: Stahlblech
Farbe: RAL 7035
Abmessungen (BxHxT): 500 x 500 x 200 mm
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Modulzentrale M-SHEV-24
Artikelnummer: ST4 3447
