| Klassifizierung | E 120 EW 90 C2 mit CE nach DIN EN 16034 |
| Systemgröße | max. 8250 x 6000 mm (BxH) |

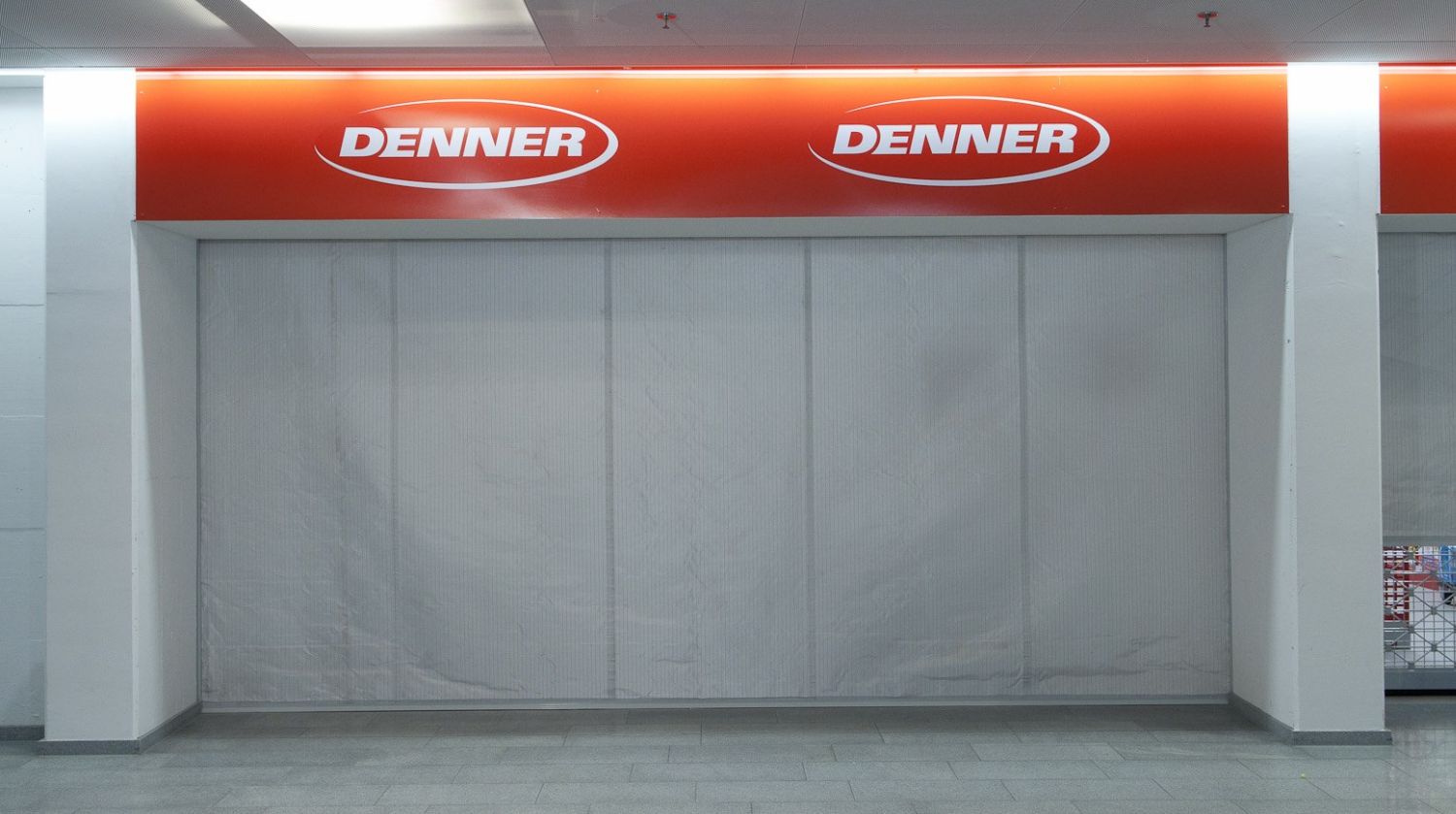

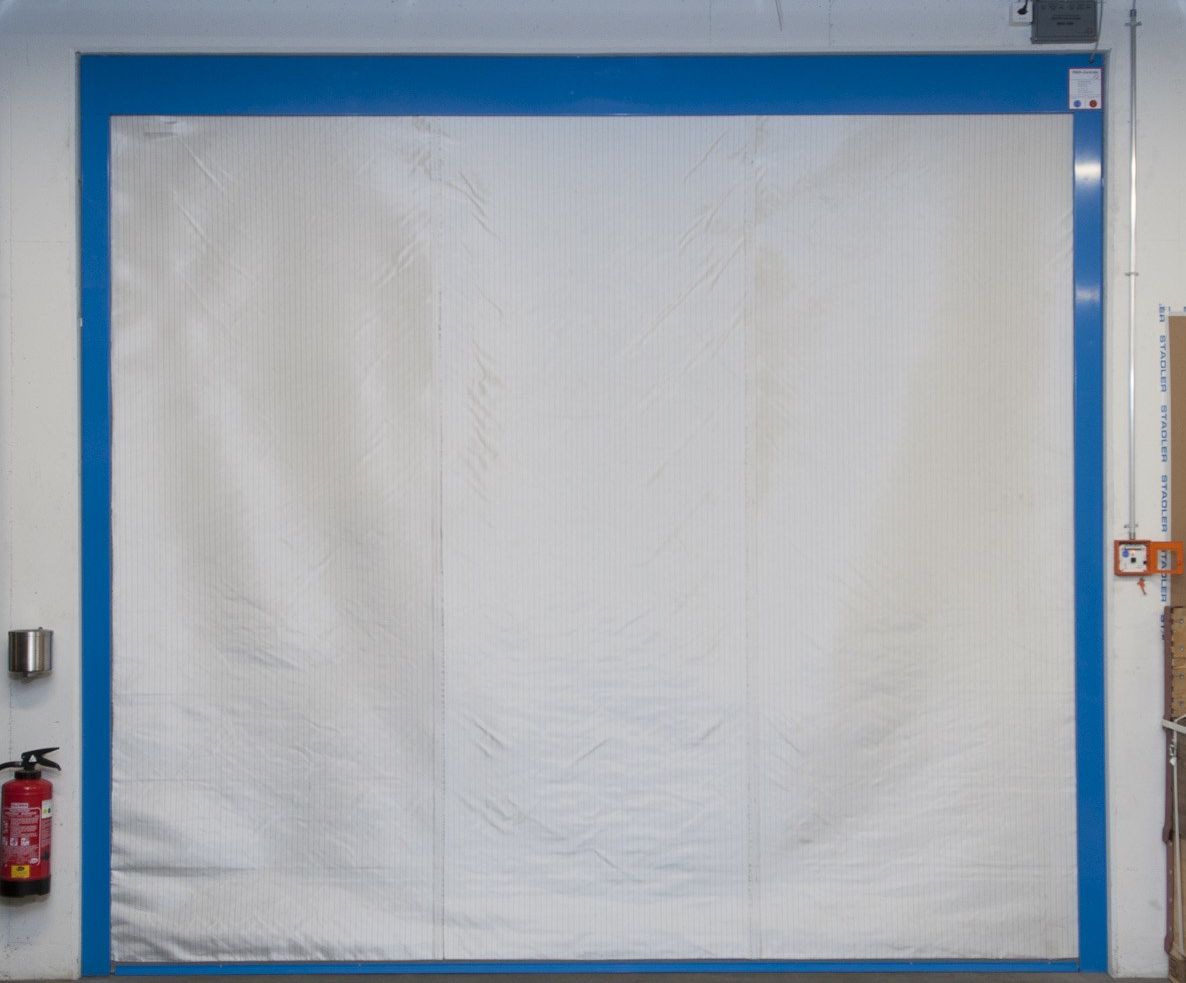

Der Brandschutzvorhang FireScreen-EW ist klassifiziert für den Raumabschluss für eine Dauer von 120 Minuten (E120). Mit seinem kompakten Aufbau fügt sich dieses Vorhangsystem nahtlos in die Raumoptik ein und gewährt im Brandfall einen idealen Schutz. Damit eignet sich der Brandschutzvorhang FireScreen-EW hervorragend als Kompensationsmaßnahme oder als Alternative bei der Anforderung nach einem erhöhten Brandschutz.
Das FireScreen-Vorhangsystem besteht aus mehreren Komponenten, die zusammen einen reibungslosen Betrieb und eine lange Lebensdauer gewährleisten. Der Vorhangstoff (8 mm starkes Polyurethan beschichtetes Gewebe) ist auf eine präzise Wickelwelle aufgerollt und wird im Normalzustand von einem 230V Elektromotor mit eingebauter elektromagnetischer Bremse in Position gehalten. Im Notfall wird dann die Bremse gelöst und der Vorhang schließt sich zügig.
Durch das Gravity-Fail-Prinzip wird der Vorhang auch bei einem möglichen Stromausfall noch zuverlässig geschlossen. Der Abrollkasten und die seitlichen Führungsschienen sind dezent und kompakt gehalten. Daher kann das System auch problemlos in das Gebäude -bzw. Raumdesign integriert werden.
Bei einem Brand entwickelt sich eine starke Wärmestrahlung, die auch Gegenstände entzünden kann, die sich weiter entfernt vom Brandherd befinden. Der Feuerschutzvorhang FireScreen EW ist mit einem acht Millimeter starken Polyurethan beschichtetem Gewebe ausgestattet und reduziert bis zu 90 Minuten lang die Wärmestrahlung (EW90). Auf diese Weise verhindert der Brandschutzvorhang ein Übergreifen des Feuers und hält den Rauch ab.
Vorteile im Überblick:
| Matchcode | fire-screen-ew |
| Produktname | Feuerschutzvorhang Fire Screen EW 90 |
| Eigenschaften | RSVFSV |
| Klassifizierung | E 120 EW 90 C2 mit CE nach DIN EN 16034 |
| Gewebe | Polyurethan beschichtetes Gewebe, 8 mm stark |
| Abrollung | durch Schwerkraft (gravity fail safe) |
| Aufrollung | Durch integrierten 230 V AC Rohrmotor - Endlagen einstellbar |
| Systemmontage | Decken- o. Wandmontage mit geeignetem, zugelassenem Befestigungsmaterial |
| Systemgröße | max. 8250 x 6000 mm (BxH) |
| Gehäuse | Abrollkasten: 225 x 225 mm bis 345 x 345 mm je nach Lichte Öffnung; Seitenführungsschienen: 120 x 65 mm; Stahlblech, galvanisch verzinkt |
| Abschlussprofil | Integrierter Rundstahl in Gewebetasche zum energiefreien Abrollen |
| Artikelnr. | Matchcode | |
|---|---|---|
| FSV 54100 | FIRESCREEN-225-SFS-EW | |
| FSV 54101 | FIRESCREEN-275-SFS-EW | |
| FSV 54102 | FIRESCREEN-345-SFS-EW | |
| Artikelnr. | Matchcode | |
|---|---|---|
| A3 2054 | RM 2860 FSV | |
| A3 2167 | HE-088-GELB-ALU | |
| A3 2168 | HE-088-ORANGE-ALU | |
| ST4 3604 | PROtec-RZ-24-230 | |
| ST4 3605 | PROtec-RZ-24-230-SB | |
| ST4 3608 | PROtec-RZ-24-230-SB-NA |
