| Klassifizierung | EI 60 / EI 120 / Sa / S200 / C2 nach DIN EN 13051-2 CE nach EN 16034 |
| Systemgröße | 18.000 x 10.000 mm (Begrenzt bei Sa/S200) |

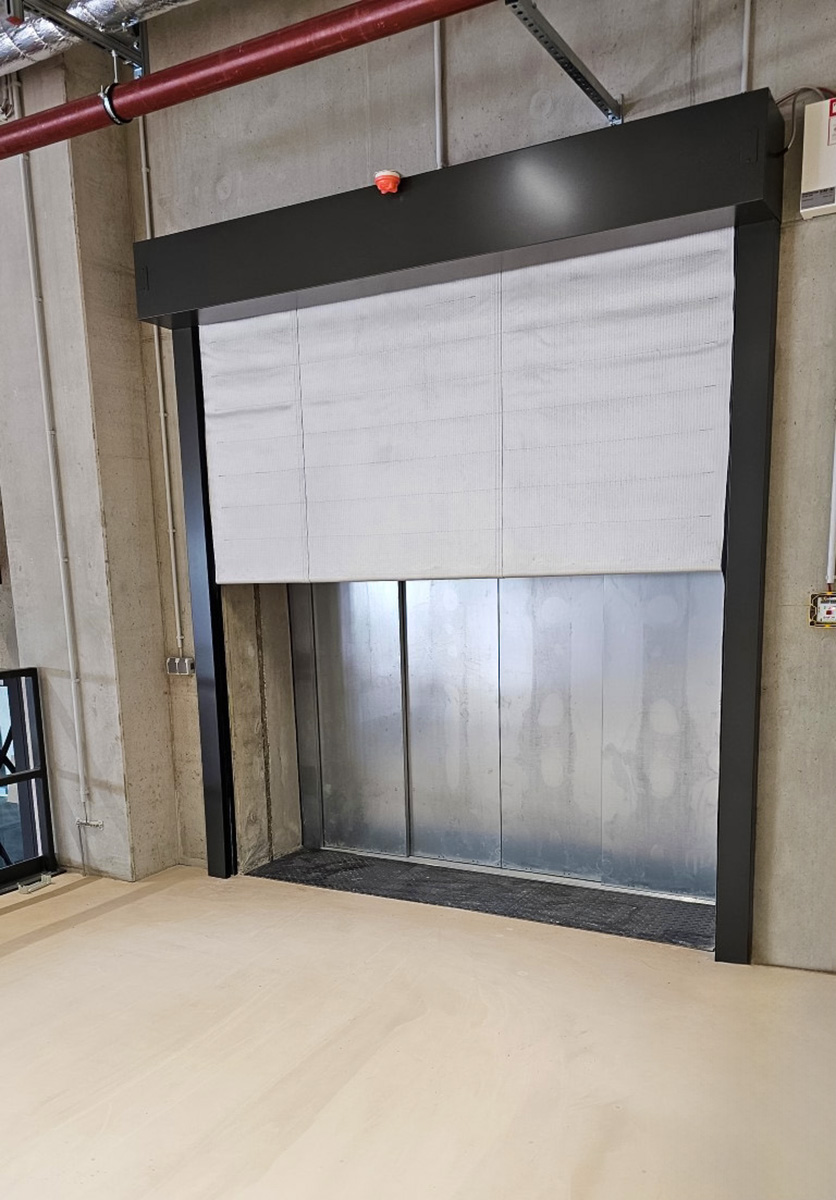

Das Feuerschutzvorhangsystem Fire PROtec EI MARC ist ein vollwärmeisolierender Feuerschutzabschluss für über 60 und 120 Minuten. Der Fire PROtec EI Marc ist für EI 60 und EI 120, sowie dichtschließend Sa und rauchdicht S200 geprüft und CE zertifiziert nach DIN EN 16034 - nach Abschluss der Installation und Abnahme erhält das System sein CE Kennzeichen mit Leistungserklärung.

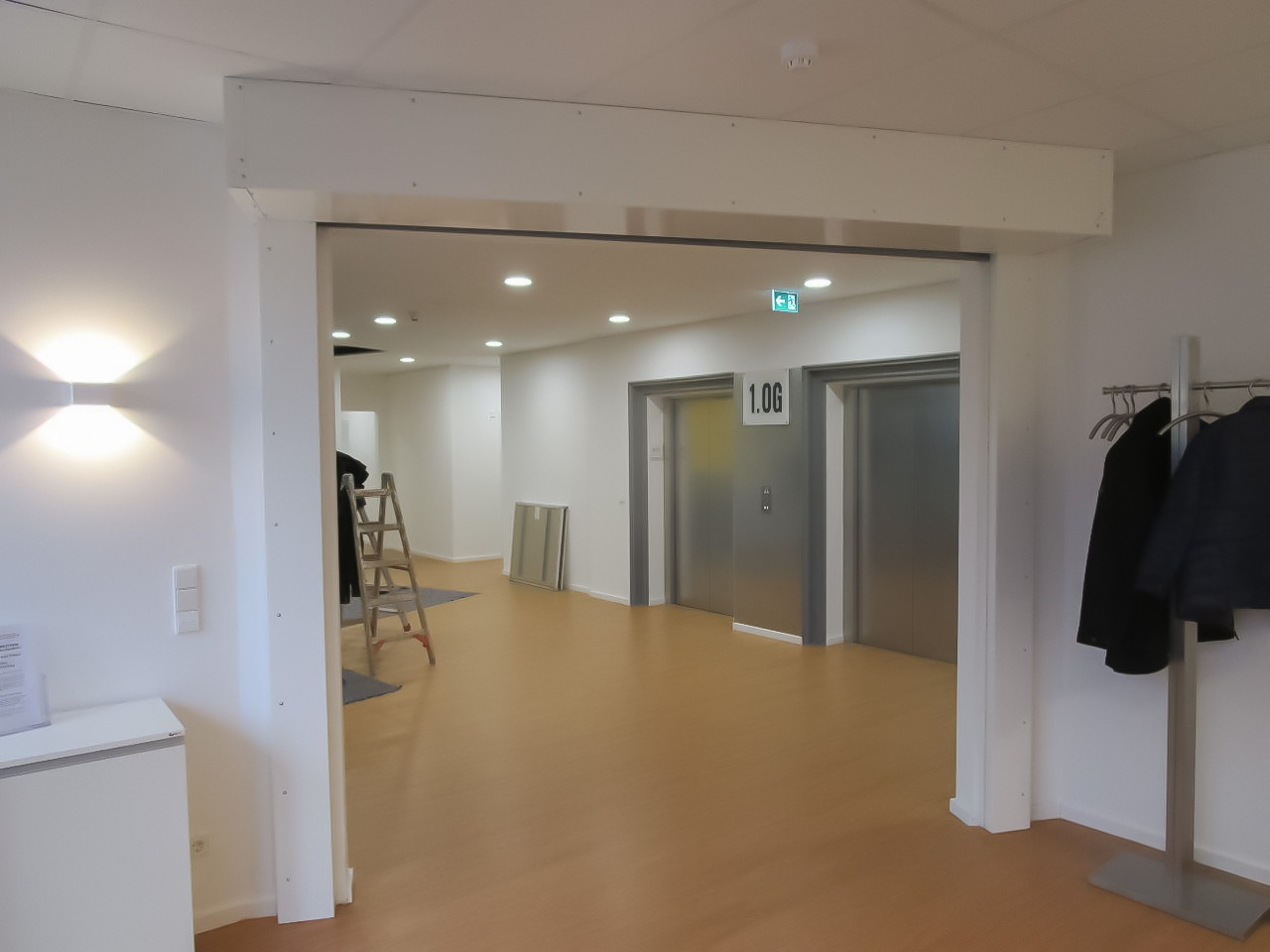

Neben der hohen Schutzklasse weist der Brandschutzvorhang eine große Flexibilität für den Einbau auf. Neben der klassischen Wandmontag kann er auch in die Laibung installiert werden. Die Abrollkästen beginnen mit einer kleinen Größe von 250 x 250 mm und reichen bis 475 x 500 mm. Die Seitenführungsschienen für Wand- und Laibung haben eine Größe von 120 x 80 mm, ab Vorhangmaße (B x H) 6000 x 2000mm: 140 x 80 mm. Herzstück des Fire PROtec EI MARC ist sein mehrlagiges silikonbeschichtetes Gewebe mit zusätzlichen Dämmmaterial. Es ist für über 10.000 Zyklen (C2) geprüft und erfüllt somit alle Anforderungen für den Einbau als Feuerschutzabschluss. Mit der isolierenden Wirkung kann das System problemlos auch in Flucht- und Rettungswegen und zur Brandabschnittstrennung eingesetzt werden.
Das Aufrollen des Vorhangstoffs erfolgt entweder über einen internen 230 V AC Rohrmotor oder je nach Ausführung auch mit einem externen 400 V AC Drehstrommotor. Die Offenhaltung erfolgt über eine Magnetbremse mit zugelassener Feststellanlage RZ-24.
Maximale Abmessungen:
Vorteile im Überblick:
| Matchcode | FSV-MARC-SFS-EI |
| Produktname | Feuerschutzvorhang Fire PROtec EI MARC |
| Eigenschaften | RSVFSV |
| Klassifizierung | EI 60 / EI 120 / Sa / S200 / C2 nach DIN EN 13051-2 CE nach EN 16034 |
| Gewebe | Mehrlagiges silikonbeschichtetes Gewebe mit Dämmmaterial |
| Abrollung | Durch Schwerkraft (gravity fail safe) |
| Aufrollung | Durch integrierten 230 V AC Rohrmotor oder externen 400 V AC Drehstrommotor |
| Systemmontage | Laibungs- und Wandmontage |
| Systemgröße | 18.000 x 10.000 mm (Begrenzt bei Sa/S200) |
| Gehäuse | Abrollkasten EI60: 250 x 275 bis 600 x 625 mm; Abrollkasten EI120: 325 x 350 bis 775 x 800 mm; Seitenführungsschienen: 120 x 80 mm; ab Vorhangmaße (B x H) 6000 x 2000mm: 140 x 80 mm; Stahlblech verzinkt |
| Abschlussprofil | Rundstahlgewicht in unterer Stofftasche |
 Prospekt FSV + RSV | Prospekt über die Feuerschutzvorhänge und Rauchschutzvorhänge |
| Betriebsanleitung PROtec RZ-24 | Betriebsanleitung für die Feststellanlage PROtec RZ-24 zum Offenhalten und Schließen eines textilen Feuerschutzvorhangs. |
| Kurzanleitung Heizsystem für FirePROtec EI MARC | Kurzanleitung für die optionale Heizung |
| Montageanleitung FSV_DE-EN | Montageanleitung für den Fire PROtec EI Marc EI60 / EI60-Sa/S200 |
| Übersicht Gehäuseabmessungen EI120 | |
| Übersicht Gehäuseabmessungen EI60 |
| CAD FirePROtec EI 120 MARC | CAD FirePROtec EI 120 MARC |
| CAD FirePROtec EI 30 MARC+ | CAD FirePROtec EI 30 MARC+ |
| CAD FirePROtec EI 60 MARC | CAD FirePROtec EI 60 MARC |
| CAD FirePROtec EI 60 MARC Special Design | CAD FirePROtec EI 60 MARC mit Spezialausführung des Abrollkastens |
 CAD FirePROtec EI 60 MARC+ | CAD FirePROtec EI 60 MARC+ |
| CAD FirePROtec EI 60 MARC+ | CAD FirePROtec EI 60 MARC+ |
| Leistungserklärung EI 120 | |
| Leistungserklärung EI 60 | |
| Leistungserklärung EI30plus | |
| Leistungserklärung EI60plus |
| Projektdaten FirePROtec EI 30+/EI 60+ MARC | Projektdaten FirePROtec EI 30+/EI 60+ MARC |
| Projektdaten FSV MARC EI 120 | Projektdaten FSV MARC EI 120 |
| Projektdaten FSV MARC EI 60 | Projektdaten FSV MARC EI 60 |
| Sicherheitshinweise & Gewährleistungsbedingungen | Sicherheitshinweise & Gewährleistungsbedingungen |
