| Eingangsspannung | 24 V DC |
| Nennstrom | 1.4 A / 2.0 A / 2.6 A / 3.0 A |
| Hublängen | 530, 710, 960, 1200 mm |
| Max. Zug- / Druckkraft | 500 N / 750 N / 800 N / 1000 N |
| Laufgeschwindigkeit | ca. 14 mm/s |
| Schutzart | IP 54 / IP 65 auf Anfrage |
| Einschaltdauer | 30 % |
Klapparm² Antriebe- Premium RWA Fensteröffner

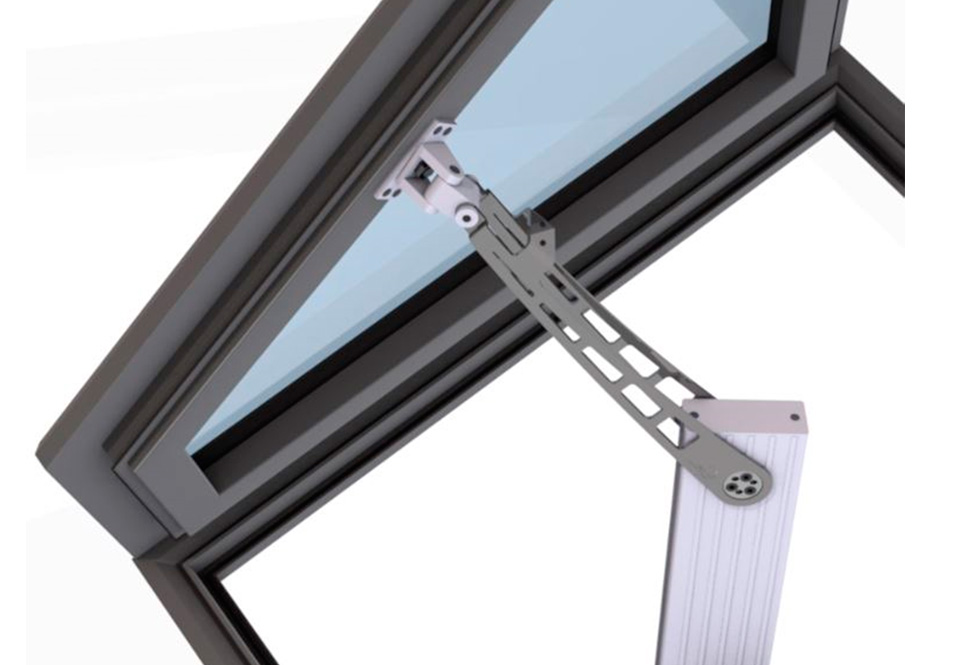

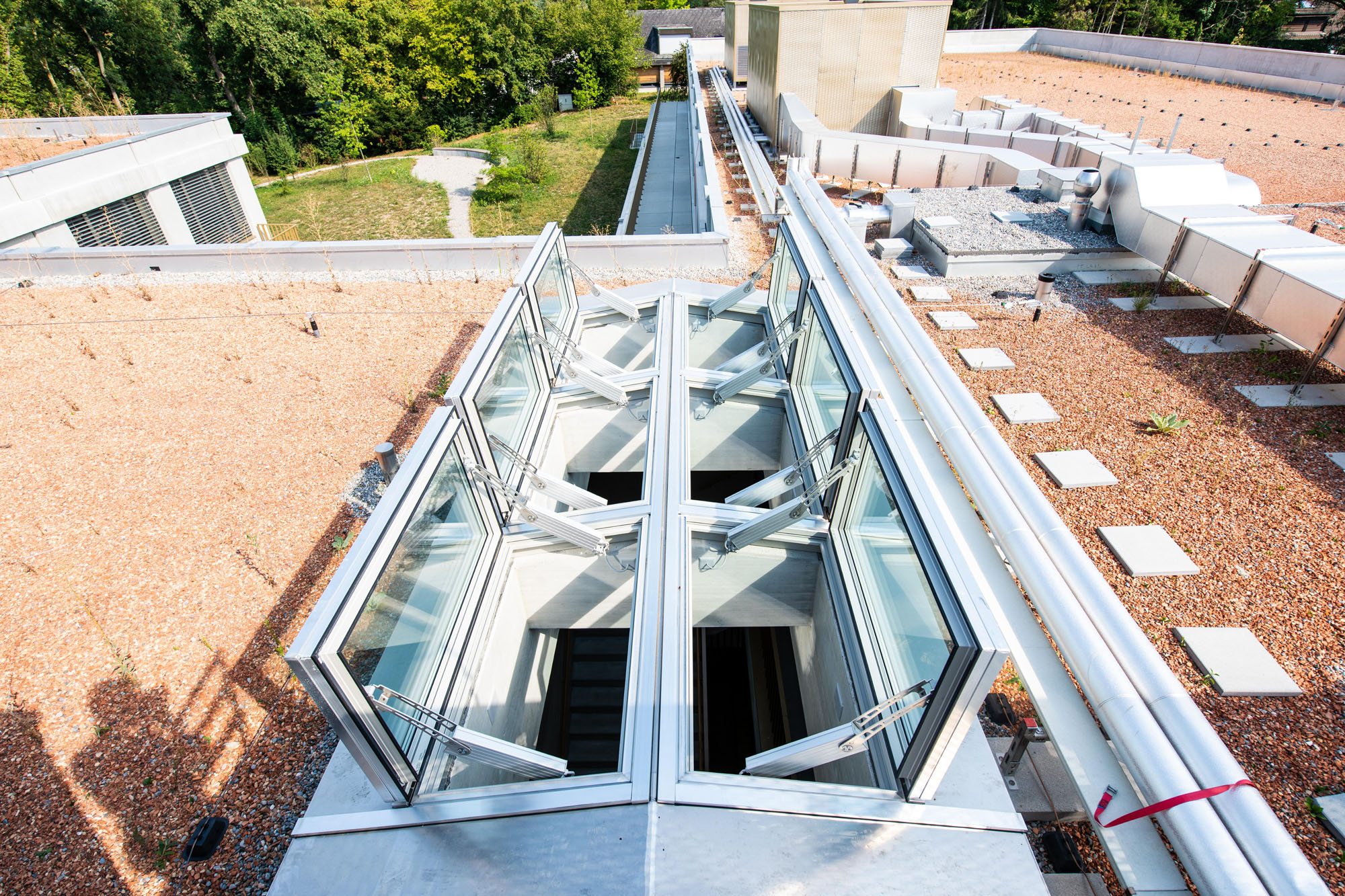

Der Klapparm ist die Premium Antriebstechnik zur elektromotorischen Fensteröffnung an Fassade und Dach. Er ist nicht nur konzipiert und geprüft für den Einsatz zum Rauch- und Wärmeabzug, sondern auch für die kontrollierte natürliche Lüftung. Antriebe des Typs „Klapparm“ haben eine besondere Kinematik und ihr Hochleistungsgetriebe (> 20.000 LW) in Verbindung mit den Edelstahl Hebelarmen ist sehr widerstandsfähig gegen wechselnde Lasten (Wind, Schnee). Besonders das symmetrische Design und im geschlossenen Zustand das kleine Einbaumaß machen diesen automatischen Fensteröffner ideal für Projekte mit einem hohen ästhetischen Anspruch – insbesondere für große und schwere Fenster. Alle Klapparm Antriebe sind nach der DIN EN 12101-2 zusammen mit verschiedenen Profilserien für die Verwendung als natürliches Rauch- und Wärmeabzugsgerät geprüft und zertifiziert. Der Anschluss erfolgt über den SICO-PLUG Anschlussstecker. Dieser beinhaltet die SICO BUS Programmierschnittstelle, über welche Parameter wie Öffnungshub und Kraft parametriert und weitere Statusmeldungen ausgelesen werden können. Produkte der PA-Serie sind in verschiedenen Ausführungen jeweils als Solo- und Synchronfähiger Antrieb verfügbar. Sie lassen sich untereinander in Synchrongruppen sowie zur Fernbedienung mit RWA-Zentralen und der Gebäudeleittechnik vernetzen. Alle Klapparm² Antriebe zeichnen sich für die geringe Stromaufnahme durch einen sehr hohen Wirkungsgrad aus und senken dadurch dauerhaft laufende Betriebskosten.

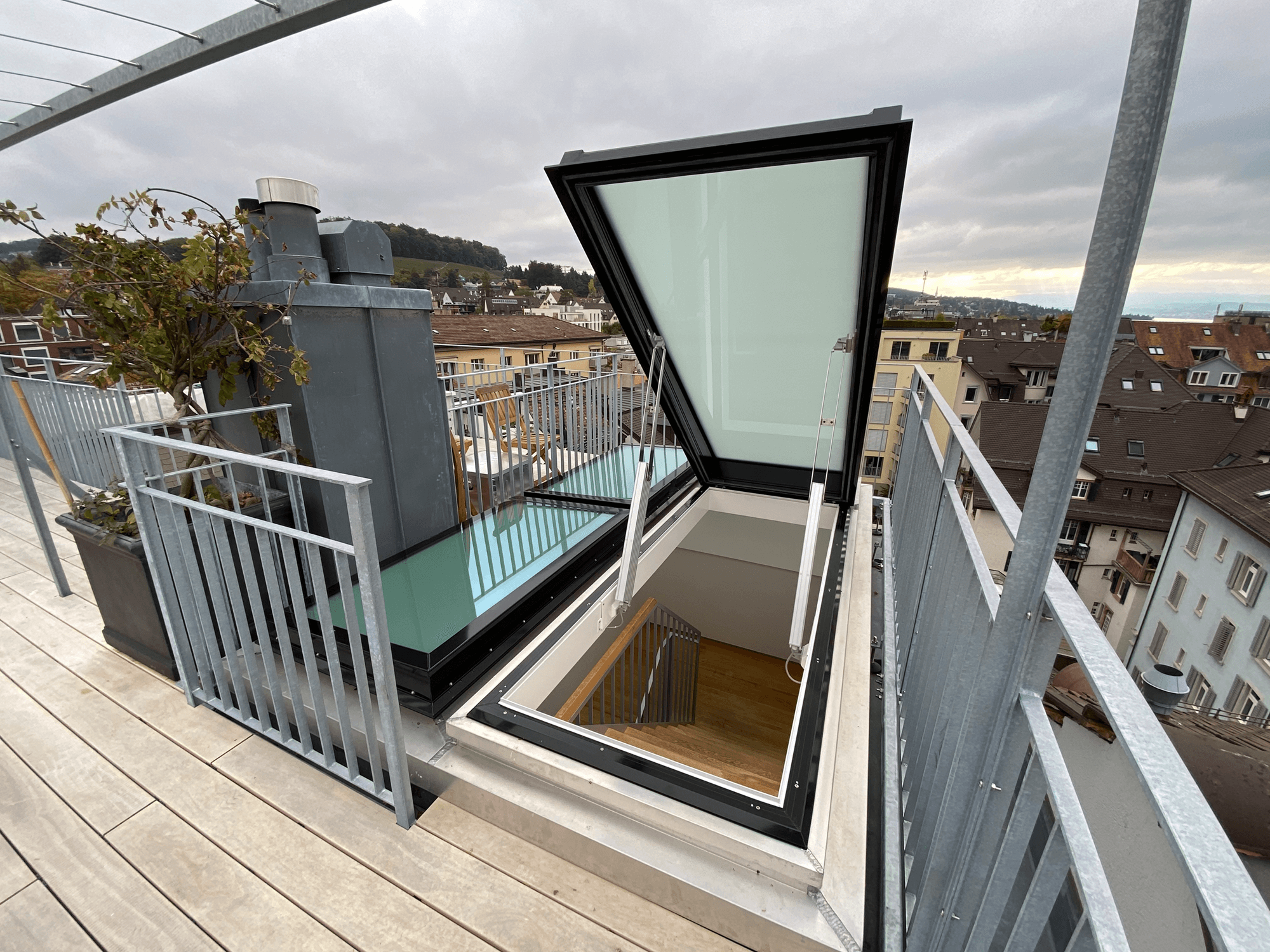

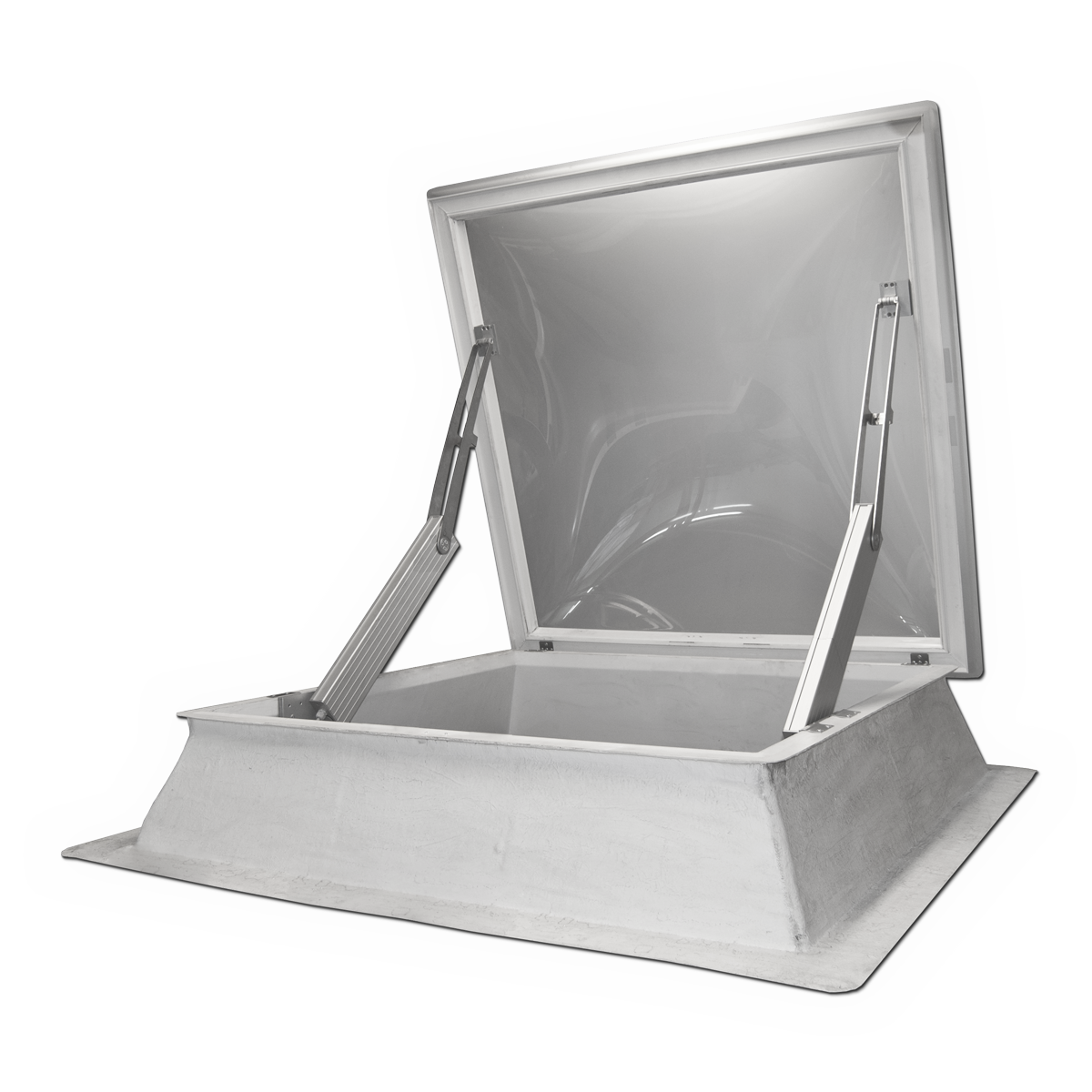

Der Klapparm² PA-KL² ist ein elektrischer Öffnerantrieb für Fenster und Klappen im Brandfall sowie zur täglichen natürlichen Be- und Entlüftung. Der Klapparm² besitzt ein Hochleistungsgetriebe, welches mehr als 20.000 Lastwechsel übersteht. Große Öffnungswinkel bei Öffnungszeiten < 60 Sekunden ermöglichen eine schnellere Lüftung und Entrauchung. Die Zahl der notwendigen Öffnungselemente in einem Raum kann dadurch erheblich reduziert werden. Bis zu 1.000 N Kraft bringt der Klapparm PA-KL². Dadurch ist der Antrieb für extrem große und schwere Elemente, auch bei gleichzeitiger ungünstiger Krafteinleitung, geeignet. Mit einem Hub von bis zu 1.200 mm kann der Antrieb sehr gut zur Automatisierung von Dachausstiegen eingesetzt werden.
| Matchcode | PA-KL2 |

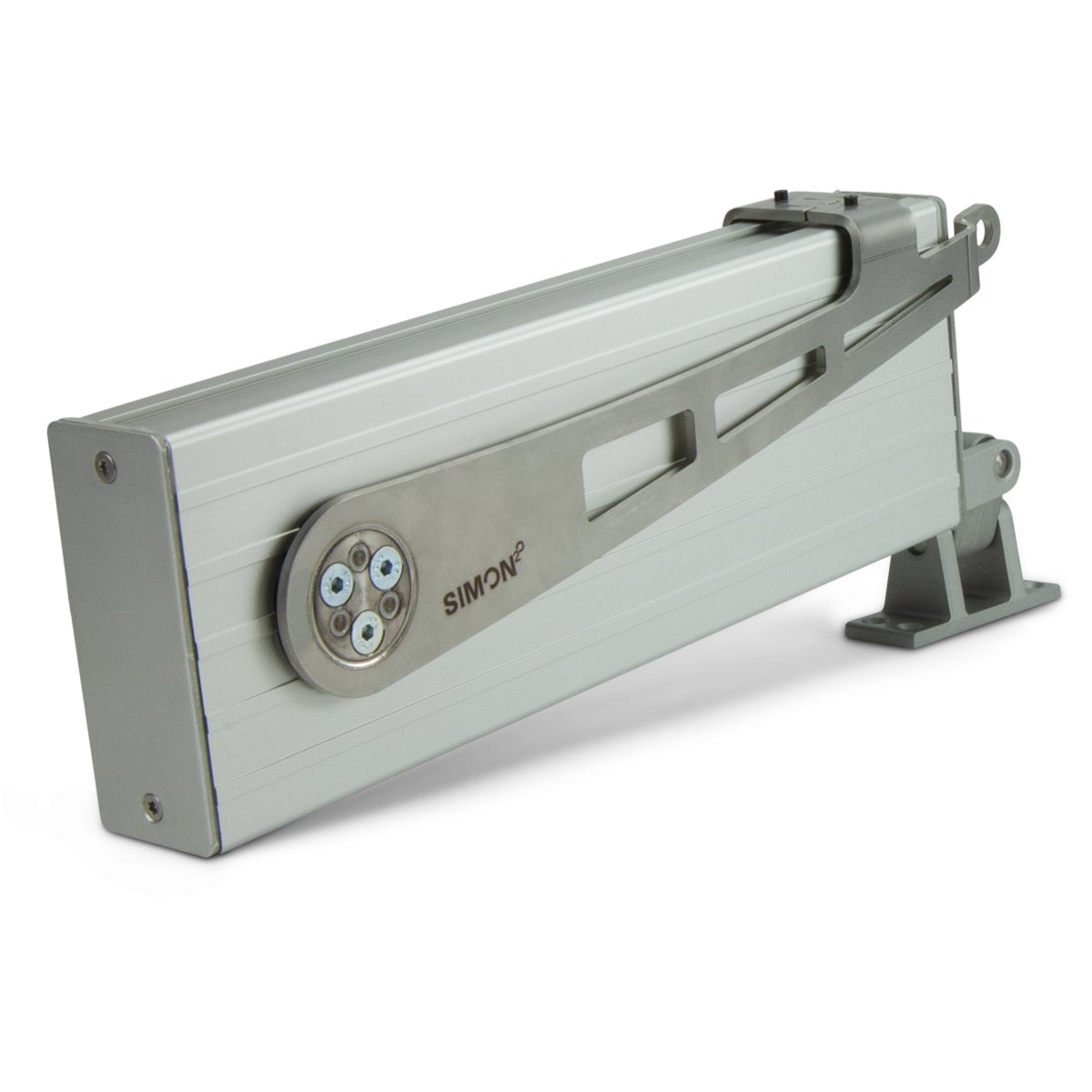

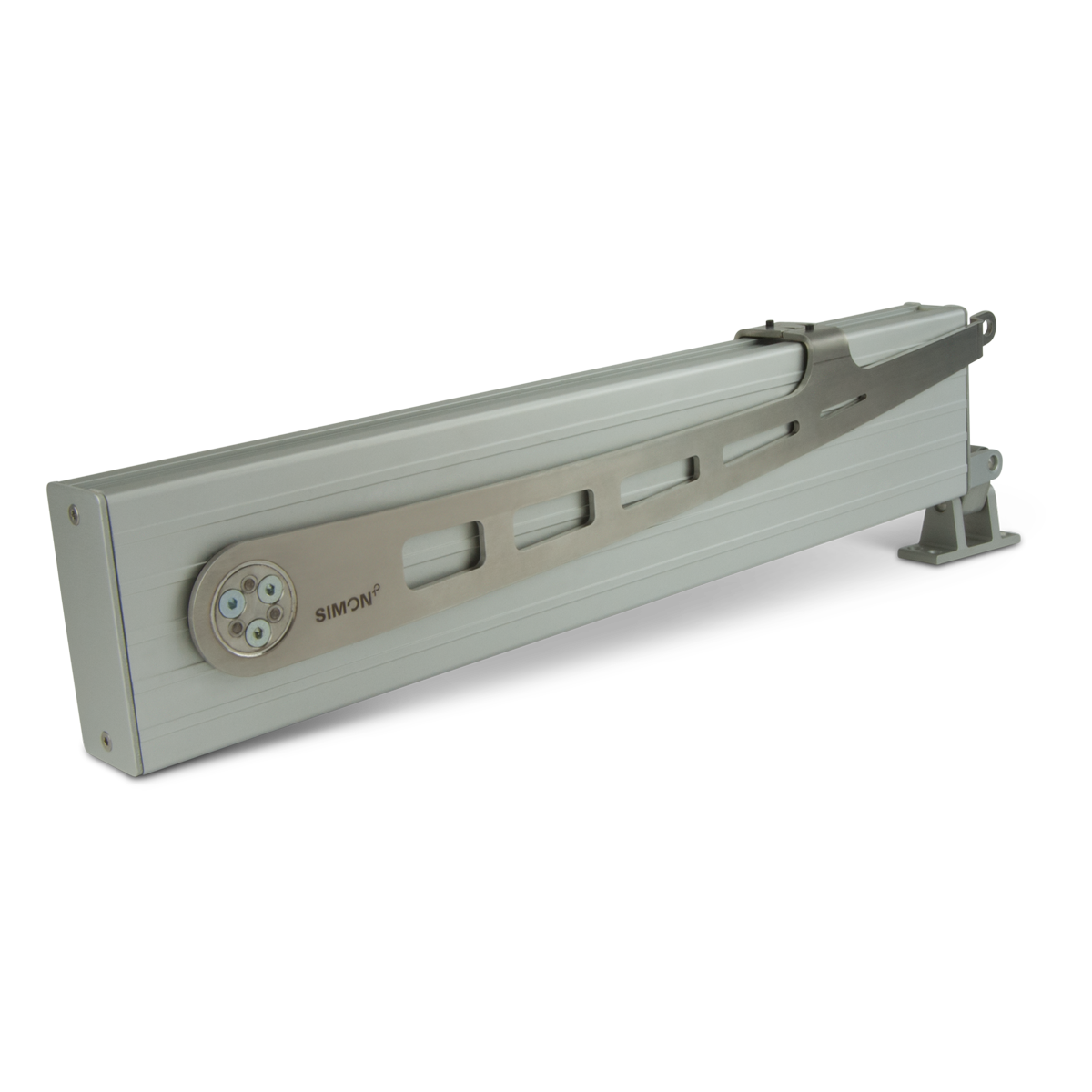

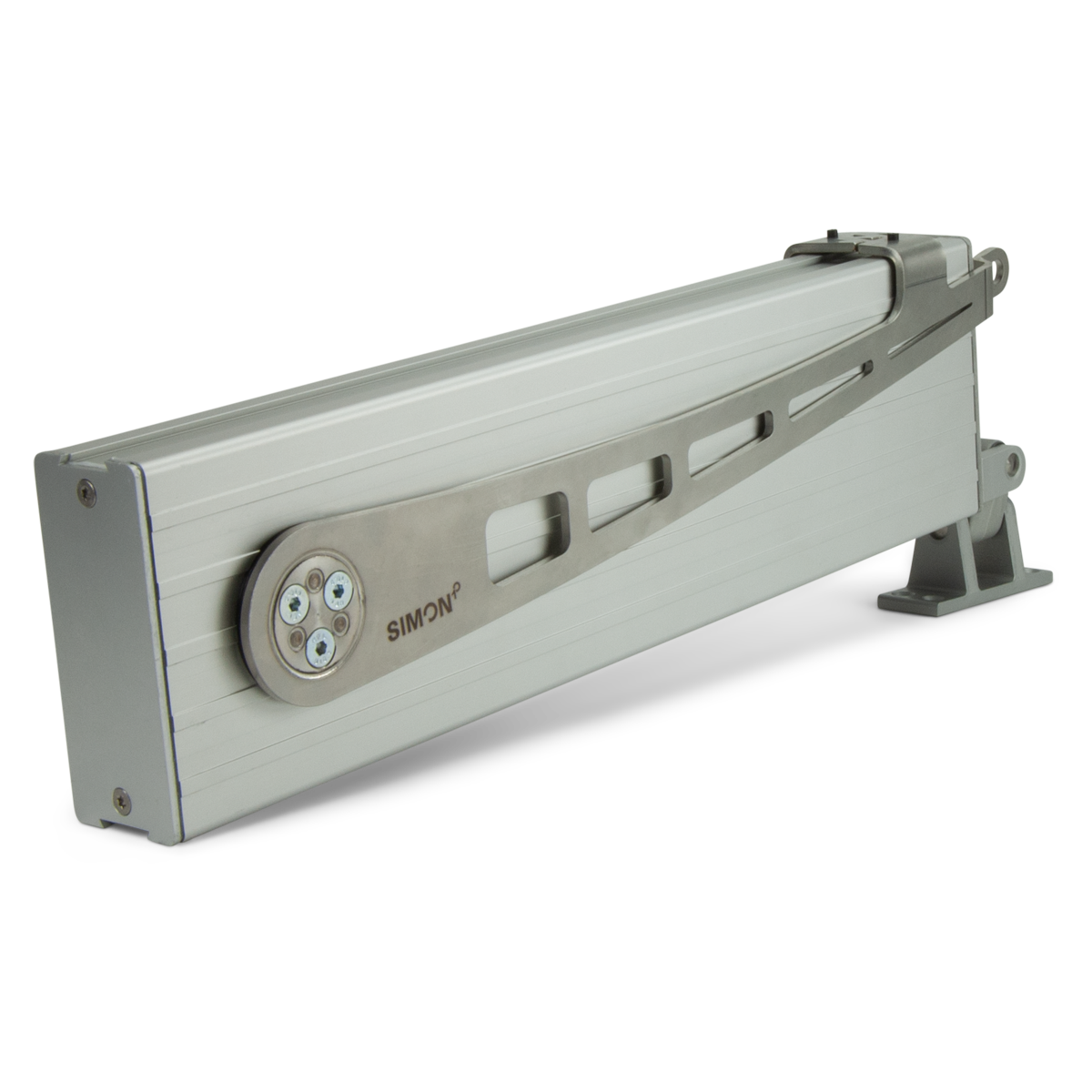

| Produktname | Klapparm² PA-KL² |
| Eigenschaften | 3 Jahre Garantie SICO Synchro RWA VENT Eingang 24 VDC NRWG tauglich |
| Eingangsspannung | 24 V DC |
| Nennstrom | 1.4 A / 2.0 A / 2.6 A / 3.0 A |
| Eingangsspannungsbereich | - 15 % / + 25 % |
| Restwelligkeit | 500 mV |
| Hublängen | 530, 710, 960, 1200 mm |
| Max. Zug- / Druckkraft | 500 N / 750 N / 800 N / 1000 N |
| Klassifizierung | DIN EN 12101-2, DIN EN 60335-1, DIN EN 60335-2-103 |
| Abschaltung | Integrierte Lastabschaltung über Mikroprozessor |
| Laufgeschwindigkeit | ca. 14 mm/s |
| Schutzart | IP 54 / IP 65 auf Anfrage |
| Einschaltdauer | 30 % |
| Umgebungstemperaturbereich | 0 °C bis + 70 °C |
| Gewicht | ca. 5.5 kg |
| Montageart | aufgesetzt |
| Gehäuse | Aluminiumgehäuse E6 / EV1 eloxiert |

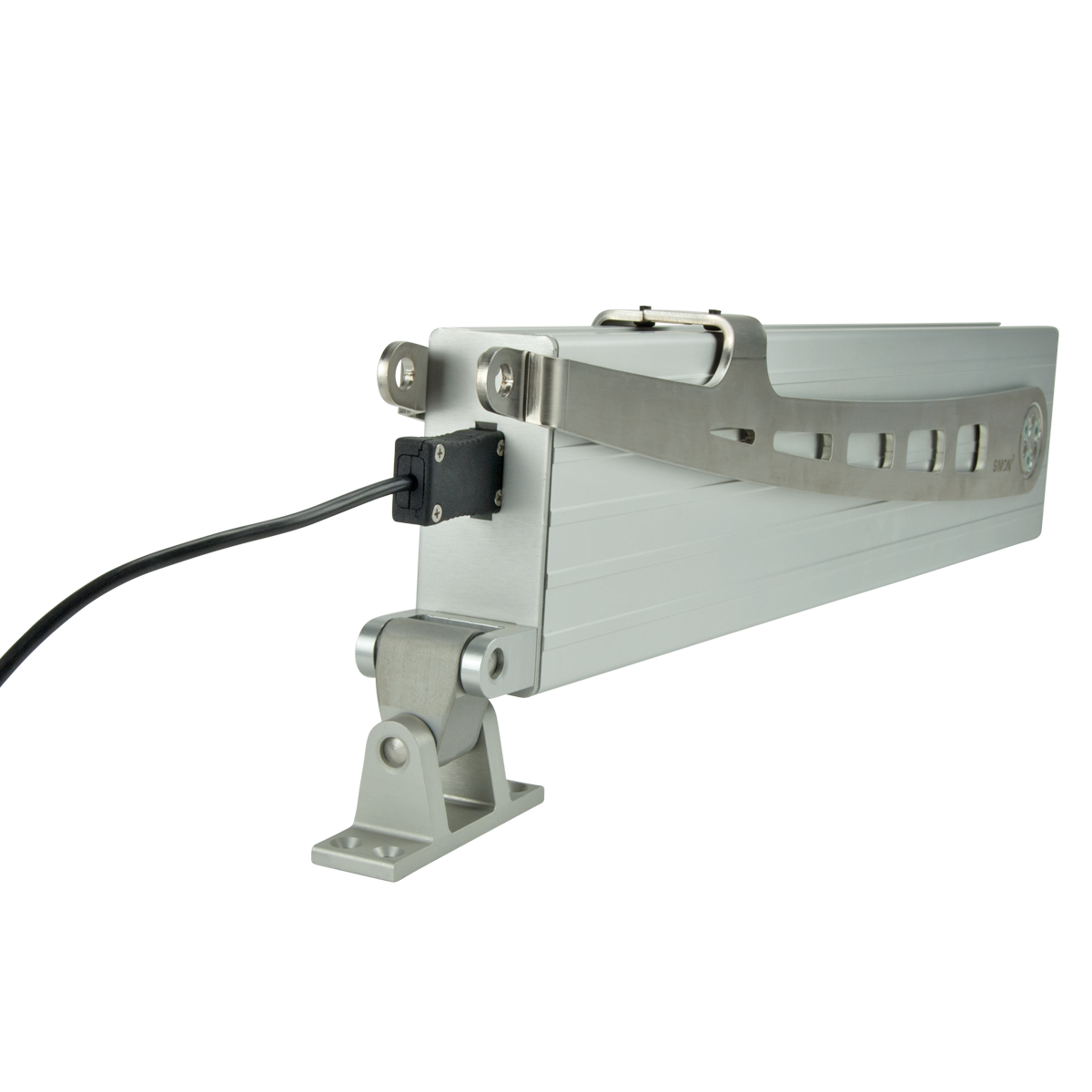

| Anschlüsse | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2027 S | PA-KL²-DUO-100/1422-S | |
| Hub 530 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2006 | PA-KL²-K-50/530 | |
| M2 2006 S | PA-KL²-K-50/530-S | |
| M2 2007 | PA-KL²-K-80/530 | |
| M2 2007 S | PA-KL²-K-80/530-S | |
| Hub 710 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2001 | PA-KL²-50/710 | |
| M2 2001 S | PA-KL²-50/710-S | |
| M2 2002 | PA-KL²-80/710 | |
| M2 2002 S | PA-KL²-80/710-S | |
| M2 2003 | PA-KL²-100/710 | |
| M2 2003 S | PA-KL²-100/710-S | |
| Hub 960 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2004 | PA-KL²-M-75/960 | |
| M2 2004 S | PA-KL²-M-75/960-S | |
| Hub 1200 mm | ||
| Artikelnr. | Matchcode | |
|---|---|---|

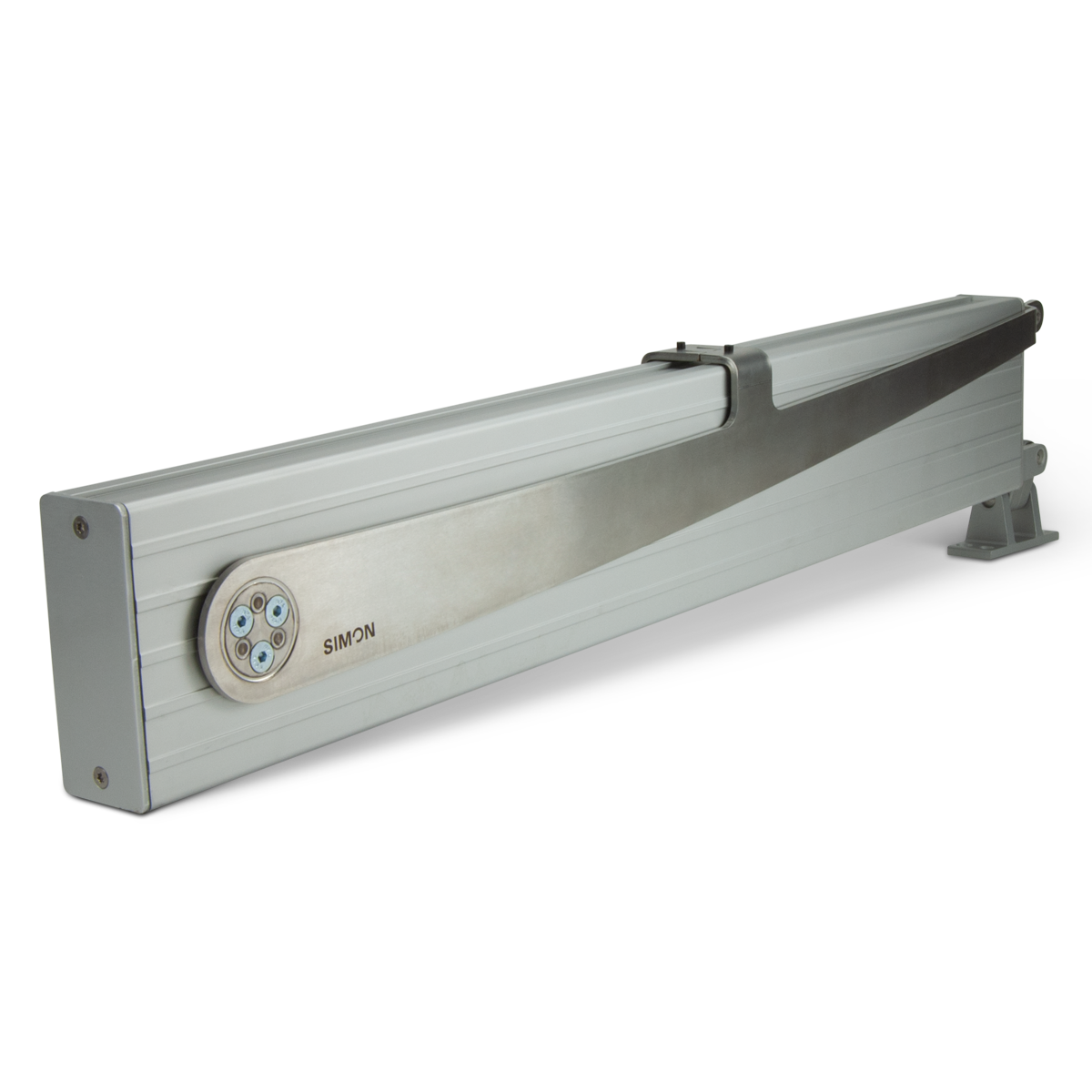

| M2 2005 | PA-KL²-L-55/1200 | |
| M2 2005 S | PA-KL²-L-55/1200-S | |
 Broschüre Fensterautomation | Broschüre Fensterautomation |
| Katalog (Web) RWA & Lüftung | Katalog (Web) RWA & Lüftung |
| Kurzbroschüre PA- Klapparm² | Kurze Broschüre zu den Klapparm² PA-KL², PA-KL²-T Türöffner und PA-KL²-DF Drehflügel, inkl. SICO |
| Prospekt_EA-KL2 | Prospekt für den Klapparm EA-KL2 |
| Prospekt_EA-KL2_Antriebsbroschuere | Antriebsbroschüre für den Klapparm EA-KL |
| BA_PA-KL²-DUO_DE_10 | Betriebsanleitung PA-KL²-DUO |
| Betriebsanleitung_PA-KL²-x-xx_DE | Betriebsanleitung für den Klapparm PA-KL²-x-xx |
| Technisches Detail PA-KL²-x-xx Öffnungsweiten | Ergänzung zur Betriebsanleitung PA-KL²-x-xx: zulässige Montagepositionen und zugehörige Öffnungsweiten |
| Technische Details EA-KL2-L | Technische Details zur Montage des Klapparmantriebs EA-KL2-L für den Dachausstieg |
| Technische Details EA-KL2-L_Li-Re | Technische Details zur Montage des Klapparms lang an Wicona-Profilen für den Dachausstieg EA-KL2-L-Li-Re |
| Technische Details EA-KL2-L_LI-RE | Technische Details zur Technische Details zur Montage des Klapparms lang an Raico-Profilen für den Dachausstieg EA-KL2-L-Li-Re |
| Technische Details EA-KL2-L_LI-RE | Technische Details zur Montage des Klapparmantriebs EA-KL2-L-LI-RE an SCHÜCO-Profilen rechts und links (Dachausstieg) |
| Technische Details M2-1490_EA-KL²-K | Technische Details zum Klapparm EA-KL²-K kurz mit Montagevarianten |
| Technische Details_EA_KL2_Anwendungsfall_A_DE | Anwendungsfall EA-Kl2 nach außen öffnend, Einbauvariante mit Gelenk zur Schließkante |
| Technische Details_K-KL2-M(S)-AW57RO-K2_1613_DE_11 | Montagebeispiel für Klapparm K-KL2-M(S)-AW57RO-K2_1613 |
| Technische Details_K-KL2-M-S-RAICO105D-K2-1616 | Beispiel für die Montage an RAICO105D-Profile für die Konsole K2-1616 |
| Technische Details_K-KL2-S(M)-ESCO-K2-1615 | Beispiel für die Montage an Fensterprofil für die Konsole K2-1615 |
| Technische Details_K-KL2-WICONA-LI-K2-1624_DE_10 | Beispiel für die Montage der Konsole K2 1624 an Wicona-Fensterprofilen |
| Technische Details_K-KL2-WICONA-Re-K2-1625_DE_10 | Beispiel für die Montage der Konsole K2 1624 rechts an Wicona-Fensterprofilen |
| Technische Details_K2-1610_K-KL2-M_12 | Beispiel für die Montage der Konsole K2 1610 an der Hauptschließkante, RWA-Fenster nach außen öffnend |
| Technische Details_K2-1611_K-KL2-I_12 | Beispiel für die Montage der Konsole K2 1611 an der Nebenschließkante, RWA-Fenster nach innen öffnend |
| Technische Details_K2-1612_K-KL2-S_12 | Beispiel für die Montage der Konsole K2 1612 an den Nebenschließkanten, RWA Fenster nach außen öffnend |
| Technische Details_K2-1628_K-KL2-M3D_10 | Beispiel für die Montage der Konsole K2 1628 an einem WICONA-RWA-Fenster-Profil für die Montage an einer schrägen Schließkante mittig nach aussen öffnend, |
 CAD-Zeichnung PA-KL²-xx | CAD-Zeichnung für den Klapparm² PA-KL²-xx |
| CAD-Zeichnung PA-KL²-xx | CAD-Zeichnung für den Klapparm² PA-KL²-xx |
| Umweltproduktdeklaration (EPD) | Umweltproduktdeklaration (EPD) |
| Zertifikat Antriebe | CE-Konformitätserklärung für Klapparm², Ketten-, Linear- und Schlitzantriebe |
| Zertifikat EN 60335 | EN 60335-1:2012/A11:2014 EN 60335-2-103:2015 |
| Zertifikat PA-KL2 | Konformitätserklärung für den Klapparm PA-KL²-K-50 / PA-KL²-K-80 /PA-KL²-50 / PA-KL²-80 / PA-KL²-100 / PA-KL²-M-75 / PA-KL²-L-55 |
 Berechnungstool Klapparm² | EXCEL Berechnungstool für Dachfenster |
