Die Rehaklinik Bellikon ist eine Spezialklinik für traumatologische Akutrehabilation, Sportmedizin, berufliche Integration und medizinische Expertisen in der Schweiz. Der Umbau bzw. Neubau der Klinik fand von 2016 bis 2018 statt.

Problem: Exponierte Lage mit Schneelasten im Winter

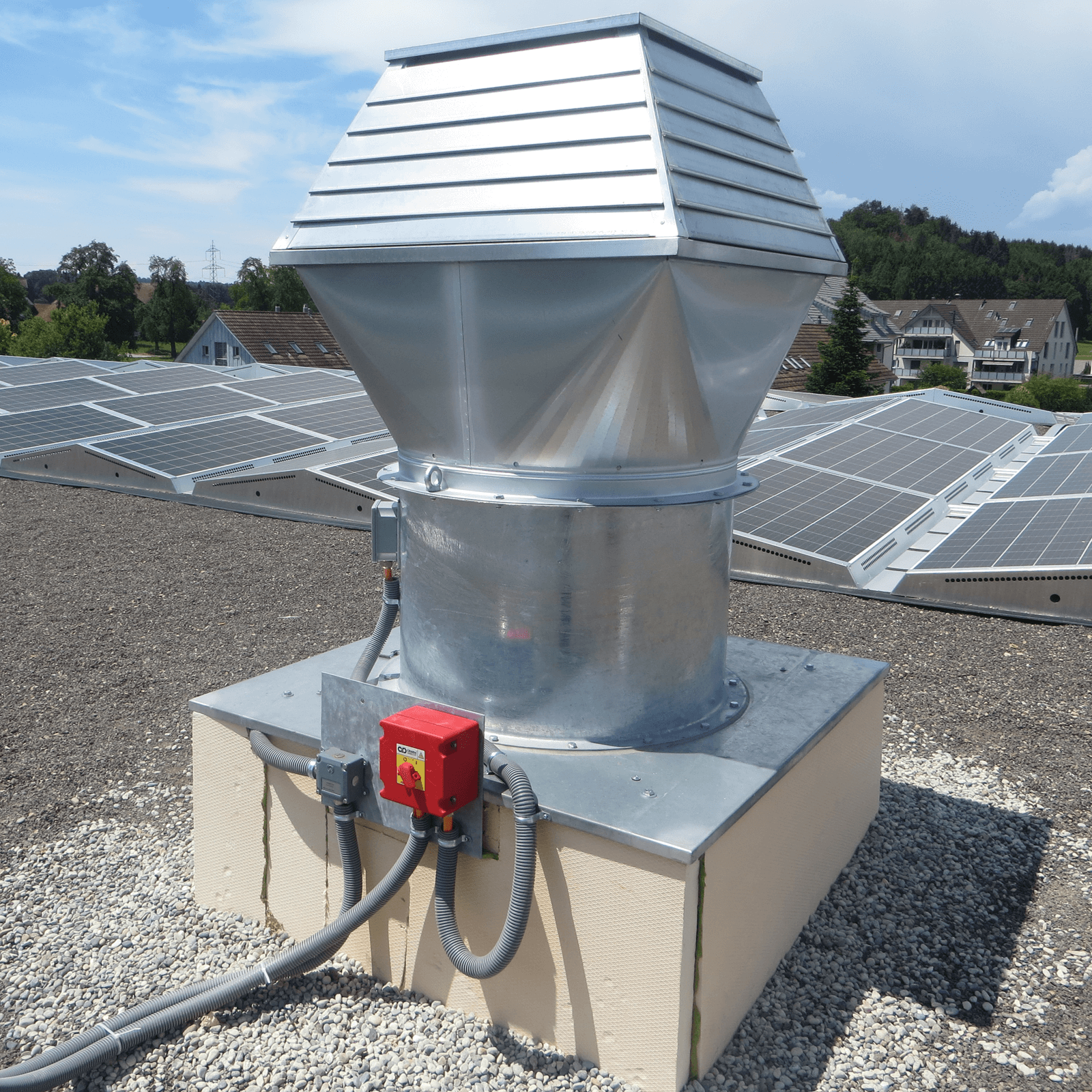

Gefordert war eine maschinelle Entrauchungsanlage, die im Brandfall den Ventilatoren auf dem Dach die Freigabe für den Betrieb erteilen. Eine besondere Herausforderung war die Lage der Klinik. Aufgrund der exponierten Lage (787 Meter an der höchsten Stelle der Gemeinde) ist vor allem in den Wintermonaten mit vermehrten Schneefällen zu rechnen.

Lösung: Tandem-Klapparm-Antrieb

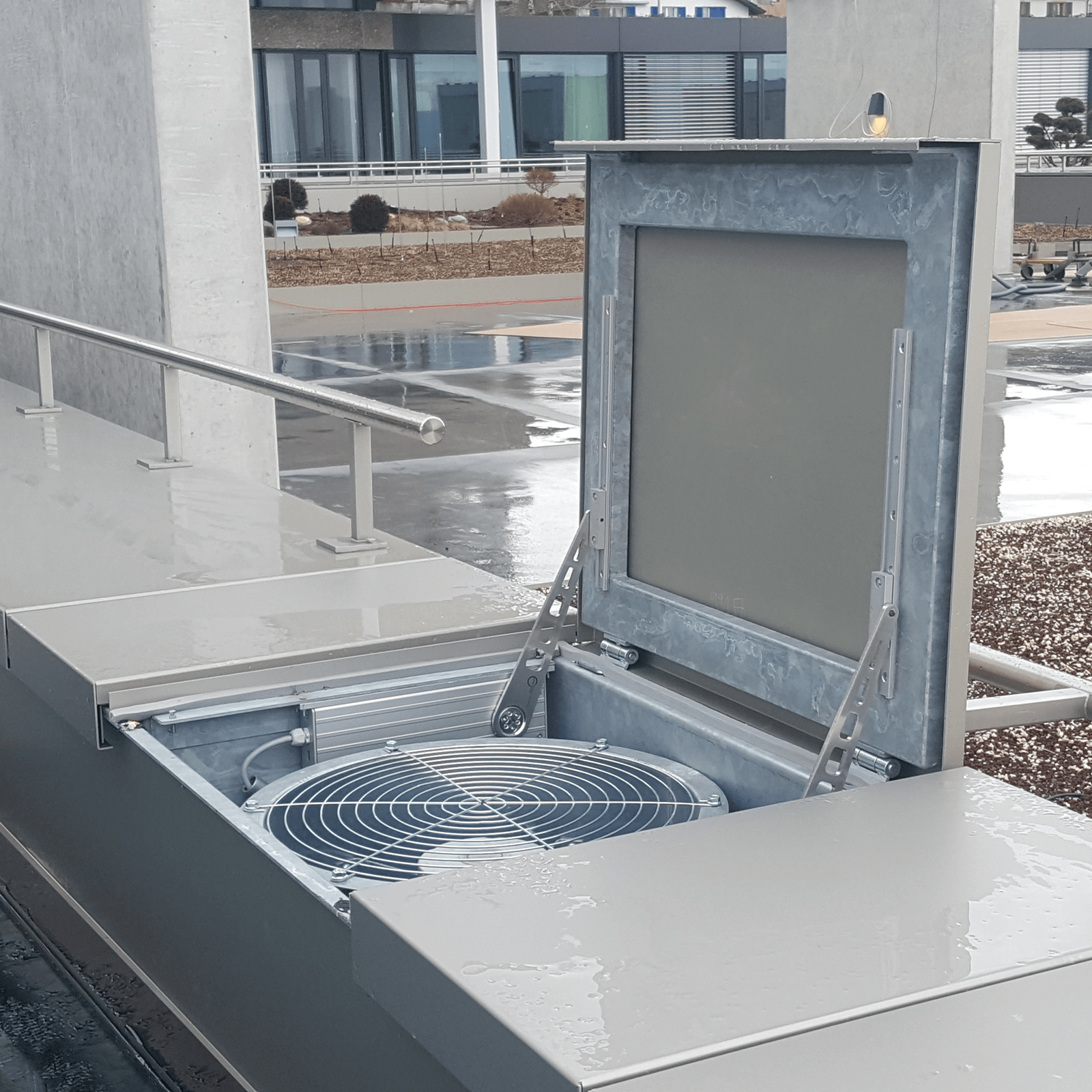

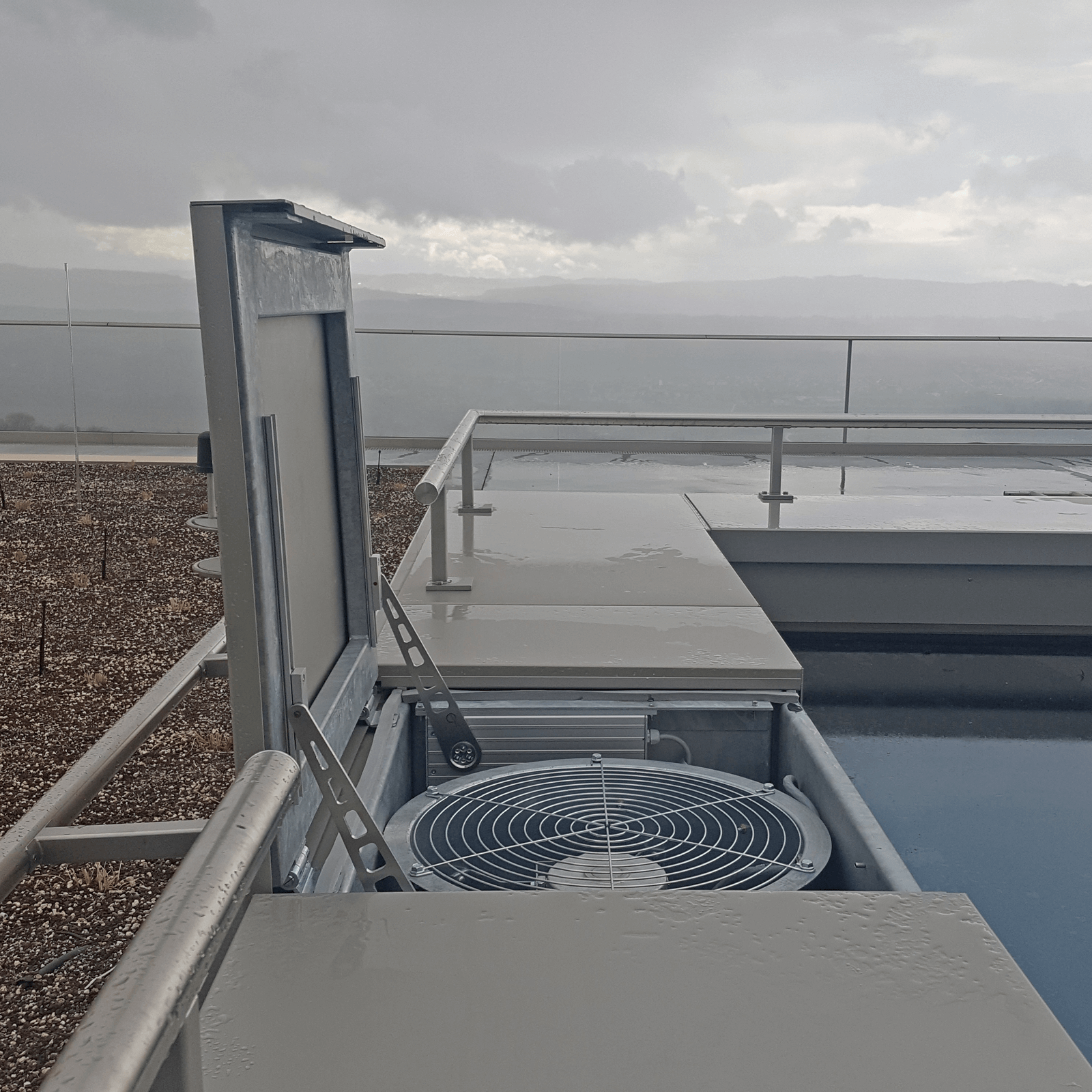

Damit auch bei Schneelasten die Funktionsfähigkeit der Entrauchungsanlage gewährleistet ist, wurden 88 Klapparm-Antriebe in Tandem installiert. Je Nach- und Abströmklappe wurden zwei Antriebe installiert, die ihre Position mittels potentialfreier Kontakte der bauseitigen Steuerung signalisieren. Sobald der Klapparm den Befehl zum Öffnen erhält, öffnet er die Klappen über den Ventilatoren und gibt diese zum Rauchabzug frei.
Mit einer Kraft von 1.100 N unter 60 Sekunden (> 20.000 LW) öffnet der Klapparm auch bei hohen Schneelasten zuverlässig die Klappen und garantiert damit eine einwandfreie Entrauchung. Einstellungen, wie Hubverkürzungen, können über die Programmierschnittstelle direkt vor Ort vorgenommen werden.
