| Artikelnummer | ST4 3386 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
| RWA Gruppen | 1 |
Produktinformation / Datenblatt (PDF)
Das Sensorinterface SI-100-MASTER ist eines der Basismodule für die M-SHEV-Modulzentrale. Es wird via BUS mit den anderen Modulen verbunden und dient zur übergeordneten Ansteuerung alle zugeordneten RWA-Gruppen.
Das Modul ist in der Modulzentrale M-SHEV (RWA-Zentrale mit einem modularen Aufbau) integriert. Es befindet sich mit den drei anderen Komponenten Zentralinterface, Motorrelais und Energieversorgung sowie dem optionalen Meldeinterface in einem sicheren Stahlblechgehäuse.
Das SI-100-MASTER hat die höchste Priorität aller zugeordneten RWA-Gruppen. Der angeschlossene Feuerwehrbedientaster (FBT) kann trotz anliegender Alarme Fenster und Klappen durch Tastendruck öffnen und schließen. Somit obliegt die Steuerung im Brandfall nach Eintreffen der Feuerwehr dessen Einsatzleiter.
| Matchcode | SI-100-MASTER |
| Artikelname | Sensorinterface SI-100-MASTER |
| Artikelnummer | ST4 3386 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
| RWA Gruppen | 1 |
| Gewicht | 0.248 kg |
| Gehäuseart | Kunststoff |
| Schutzklasse | I |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 40 °C |

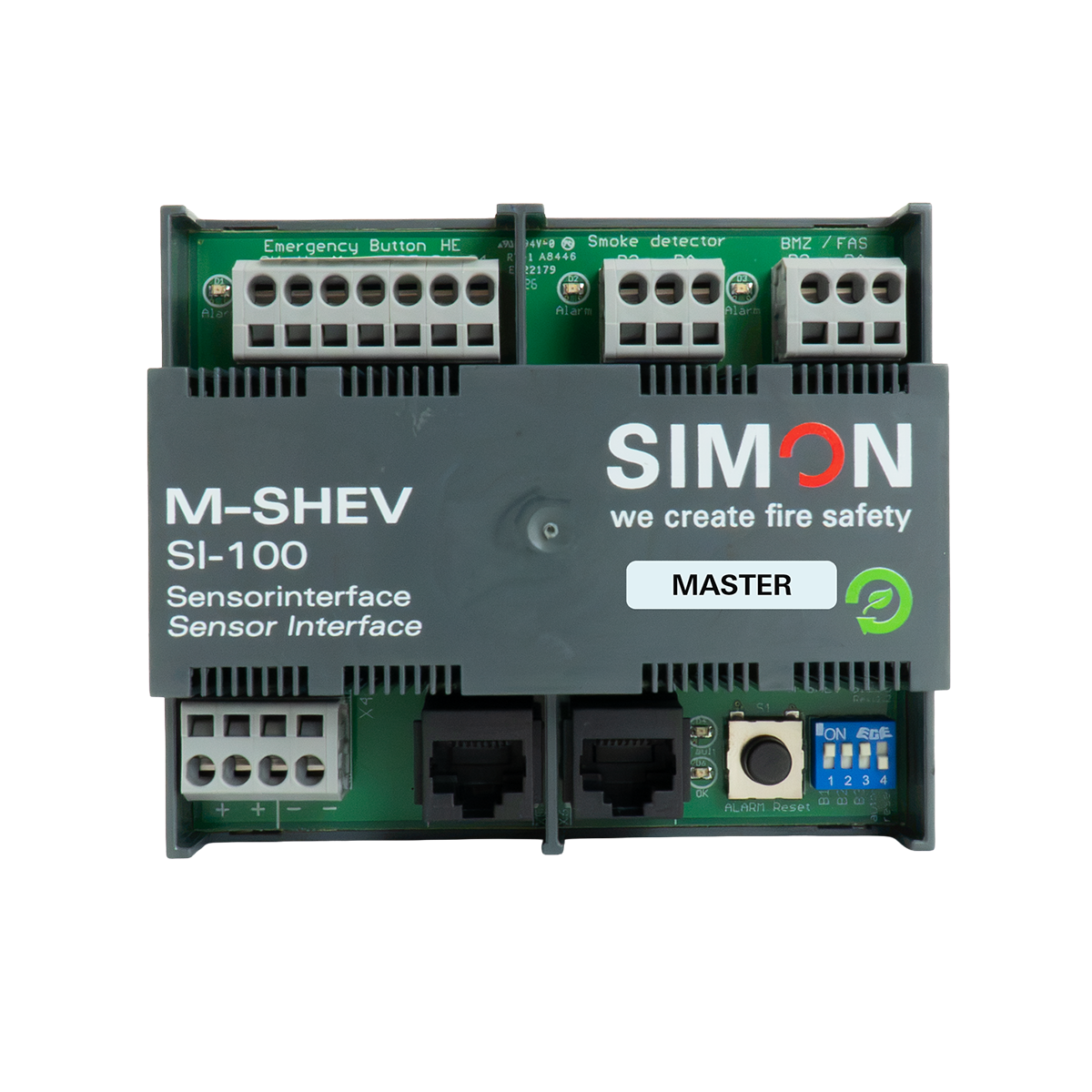

Sensorinterface SI-100-Master (Anschluss für Feuerwehrbedientaster)
Das SI-100-MASTER hat die höchste Priorität aller zugeordneten RWA-Gruppen. Der angeschlossene Feuerwehrbedientaster (FBT) kann trotz anliegender Alarme Fenster und Klappen durch Tastendruck öffnen und schließen. Somit obliegt die Steuerung im Brandfall nach Eintreffen der Feuerwehr dessen Einsatzleiter. Das Sensorinterface SI-100 ist zuständig für die Verwaltung einer RWA Gruppe. Bietet ruhestromüberwachte Meldelinien für Handauslösetaster (RWA-Taster – max. 8 Stück), Rauchmelder/Thermomelder und Brandmeldeanlage. Reset-Taster und Störungsanzeigen. Individuell parametrierbar, Gruppenzuweisung und Diagnose per SimonLink Software (z.B. BMZ Auto-Reset und Prioritätenschaltung der Meldelinien).
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Sensorinterface SI-100-Master
Artikelnummer: ST4 3386
