| Artikelnummer | ST4 3381 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
Produktinformation / Datenblatt (PDF)

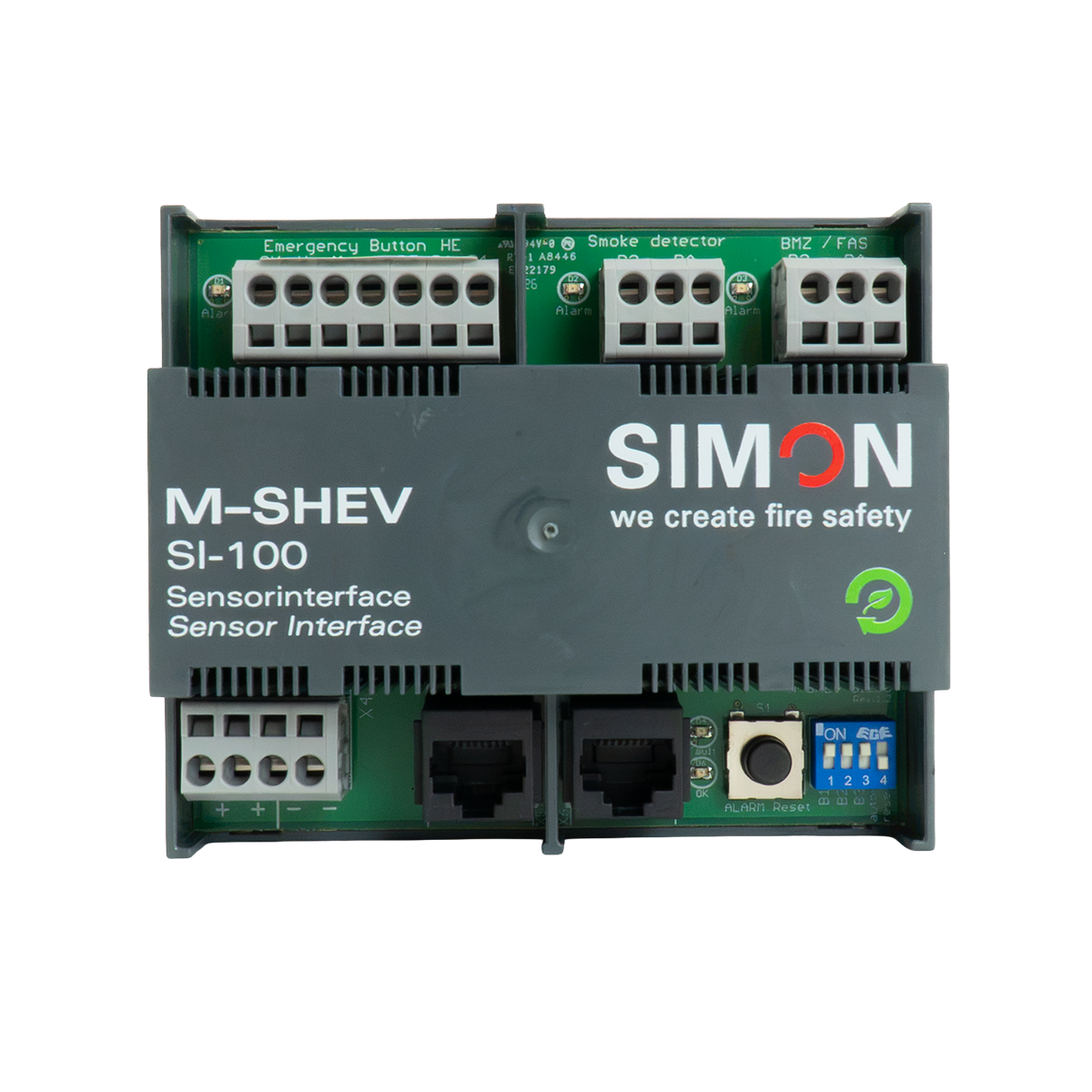

Das Sensorinterface SI-100 ist eines der Basismodule für die M-SHEV-Modulzentrale. Es wird via BUS mit den anderen Modulen verbunden und dient als Anschluss für Peripheriegeräte wie Rauchmelder, Brandmeldeanlage oder Handsteuereinrichtungen.
Das Modul ist in der Modulzentrale M-SHEV (RWA-Zentrale mit einem modularen Aufbau) integriert. Es befindet sich mit den drei anderen Komponenten Zentralinterface, Motorrelais und Energieversorgung sowie dem optionalen Meldeinterface in einem sicheren Stahlblechgehäuse.
Das Sensorinterface ist eine der wichtigsten Grundlagen der M-SHEV. Es bildet die Basis zur Erweiterung der Motorrelais, die die angeschlossenen Antriebe versorgen. Pro RWA-Gruppe ist ein Sensorinterface notwendig. An dieses können jedoch beliebig viele Motorrelais angeschlossen werden.
Ihre Vorteile auf einen Blick:
| Matchcode | SI-100 |
| Artikelname | Sensorinterface SI-100 |
| Artikelnummer | ST4 3381 |
| Eingangsspannung | 24 V DC |
| Ausgangsspannung | 24 V DC |
| LED Anzeigen | - Auslöselinie ausgelöst (separat für B1, B2 und B3) - rot - Störung (Störungen des SI 100 oder an einem der zugeordneten MR 100) |
| Gewicht | 0.208 kg |
| Gehäuseart | Kunststoff |
| Schutzklasse | I |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
Sensorinterface SI-100
Zuständig für die Verwaltung einer RWA Gruppe. Bietet ruhestromüberwachte Meldelinien für Handauslösetaster (RWA-Taster – max. 8 Stück), Rauchmelder/Thermomelder und Brandmeldeanlage. Reset-Taster und Störungsanzeigen. Individuell parametrierbar, Gruppenzuweisung und Diagnose per SimonLink Software (z.B. BMZ Auto-Reset und Prioritätenschaltung der Meldelinien).
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Sensorinterface SI-100
Artikelnummer: ST4 3381
WEEE-Reg.-Nr.: DE 97535049
