| Artikelnummer | ST4 3383 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
Produktinformation / Datenblatt (PDF)

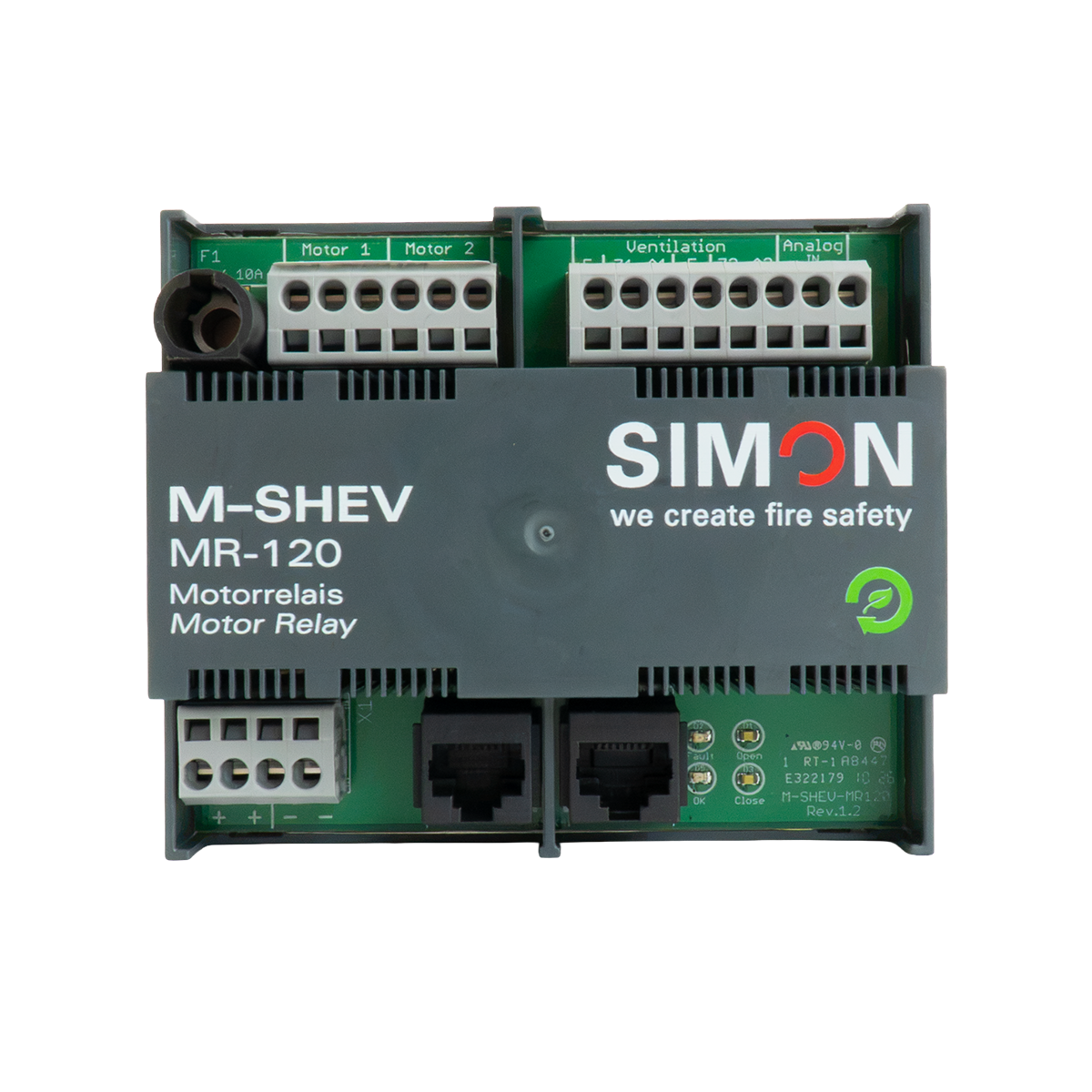

Beim MR-120 handelt es sich um ein Basismodul für die M-SHEV Modulzentrale, das mit den anderen Modulen bei BUS verbunden wird. Es ist das Ausgangsmodul, das die angeschlossenen Antriebe versorgt.
Gemeinsam mit den anderen Komponenten Meldeinterface (optional), Zentralinterface, Sensorinterface und der Energieversorgung befindet sich das Motorrelais in einem stabilen, aber flachem Stahlblechgehäuse der M-SHEV. Hier kann es beliebig durch den Anschluss an ein Sensorinterface erweitert werden.
Das Motorrelais dient als Ausgangsmodul für alle angeschlossenen Antriebe. Es wird direkt mit einem Sensorinterface gekoppelt. Pro RWA-Gruppe ist ein Sensorinterface notwendig. An dieses können jedoch beliebig viele Motorrelais angeschlossen werden, sodass eine größere Anwendungsvielfalt möglich ist.
Ihre Vorteile im Überblick:
| Matchcode | MR-120 |
| Artikelname | Motor Relais MR-120 |
| Artikelnummer | ST4 3383 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| LED Anzeigen | LEDs auf Ladekarte: 1. Grüne LED “AKKU†= OK (Akku ist vorhanden und wird geladen) 2. Grüne LED “NETZ†= Netzbetrieb weitere LEDs auf den Modulen |
| Schutzart | IP54 |
| Gewicht | 0.241 kg |
| Gehäuse | Stahlblech |
| Gehäuseart | Stahlblech |
| Farbe | RAL7035 |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
Motorrelais MR-120
Zuständig für die Ansteuerung von 24 V DC Öffneraggregaten in zwei überwachten Linien (gemeinsame Ansteuerung) mit einem maximalen Gesamtstrom von 12 A. Umschaltung erfolgt per Polwendetechnik. Anschluss für zwei unabhängige Lüftungseingänge, individuell parametrierbar (z.B. Prioritätenschaltung, Spaltlüftung, Anlaufverzögerungen). Die Lüftungseingänge verfügen über einen Dauerkontakt in AUF und ZU oder durch längeres Drücken automatisch Totmann-Funktion. Dauerhafte Ansteuerung der Antriebe in Totmann gemäß Anforderung für die Risikoanalyse für kraftbetätigte Fenster frei einstellbar. MR-120 Module können in solo betrieben oder in Lüftungs- und RWA Gruppen frei kombiniert werden. Mit Störungsanzeige. Ausgangsspannung: 24V DC, Ripple < 500 mV (Restwelligkeit < 5 %).
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Motorrelais MR-120
Artikelnummer: ST4 3383
WEEE-Reg.-Nr.: DE 97535049
