| Artikelnummer | ST4 3437 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 12 A |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |
Produktinformation / Datenblatt (PDF)
Die M-SHEV-12-AP-ECO ist eine RWA-Zentrale mit einem modularen Aufbau. Sie befindet sich in einem Stahlblechgehäuse und enthält die Energieversorgung, die gesamte Steuer- und Regelelektronik sowie die Notstromversorgung. Sicherheitsrelevante Eingaben über Sensoren wie Handauslösetaster, Rauchmelder oder Brandmeldeanlagen werden über die Steuerung kontrolliert, die anschließend die notwendigen Befehle ausführt. Die Kommunikation der Steuermodule erfolgt über BUS-Technologie.

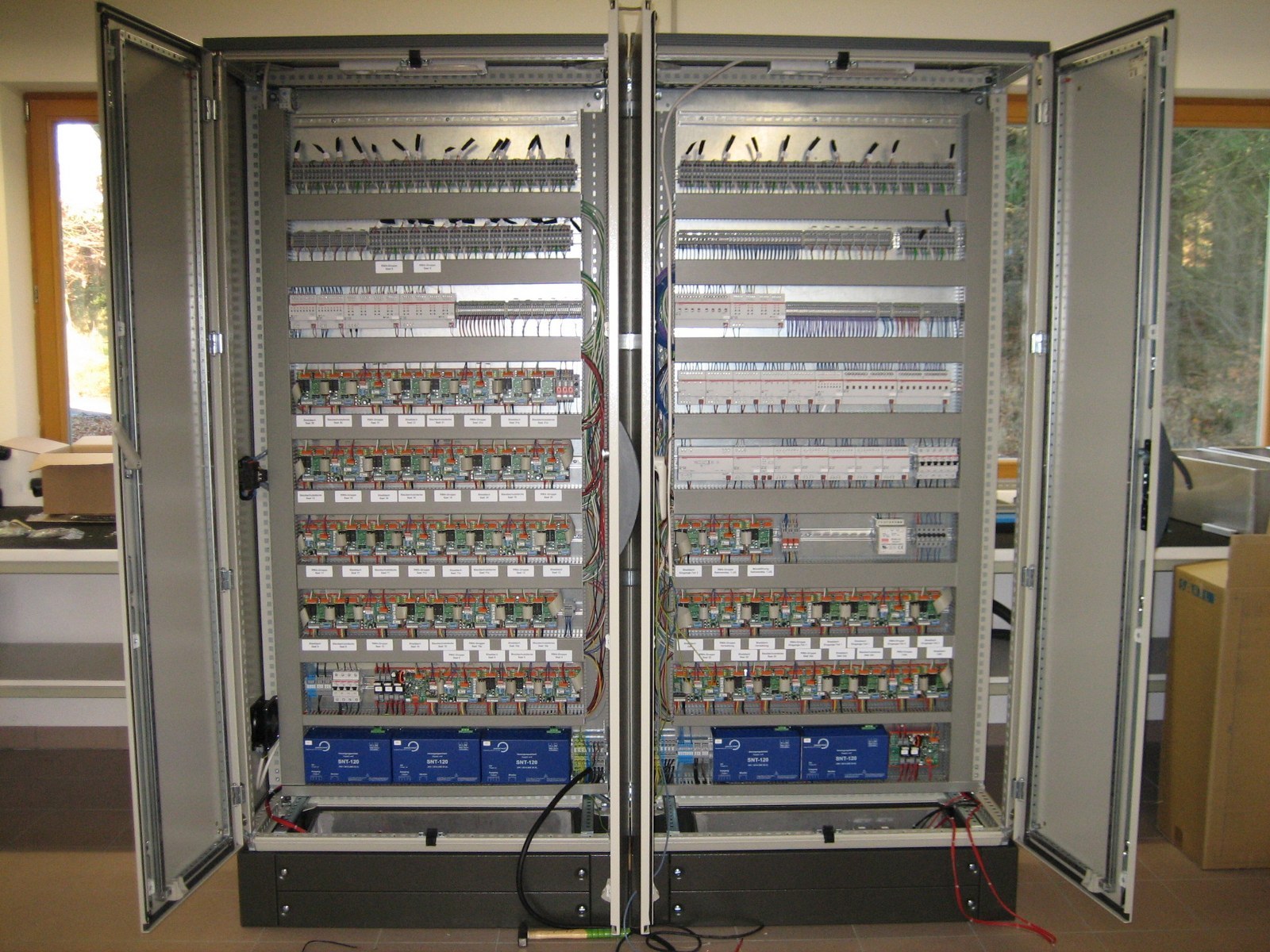

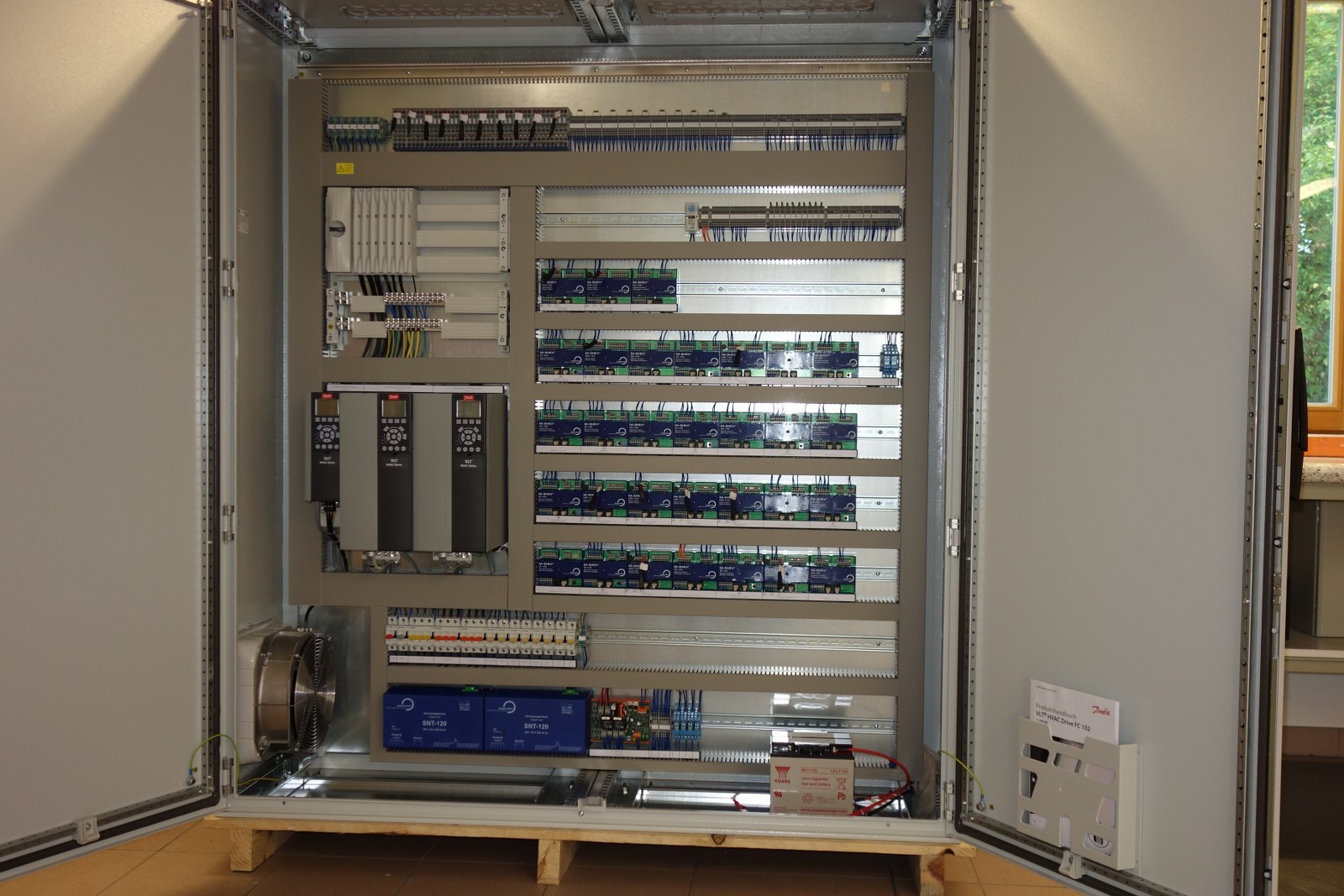

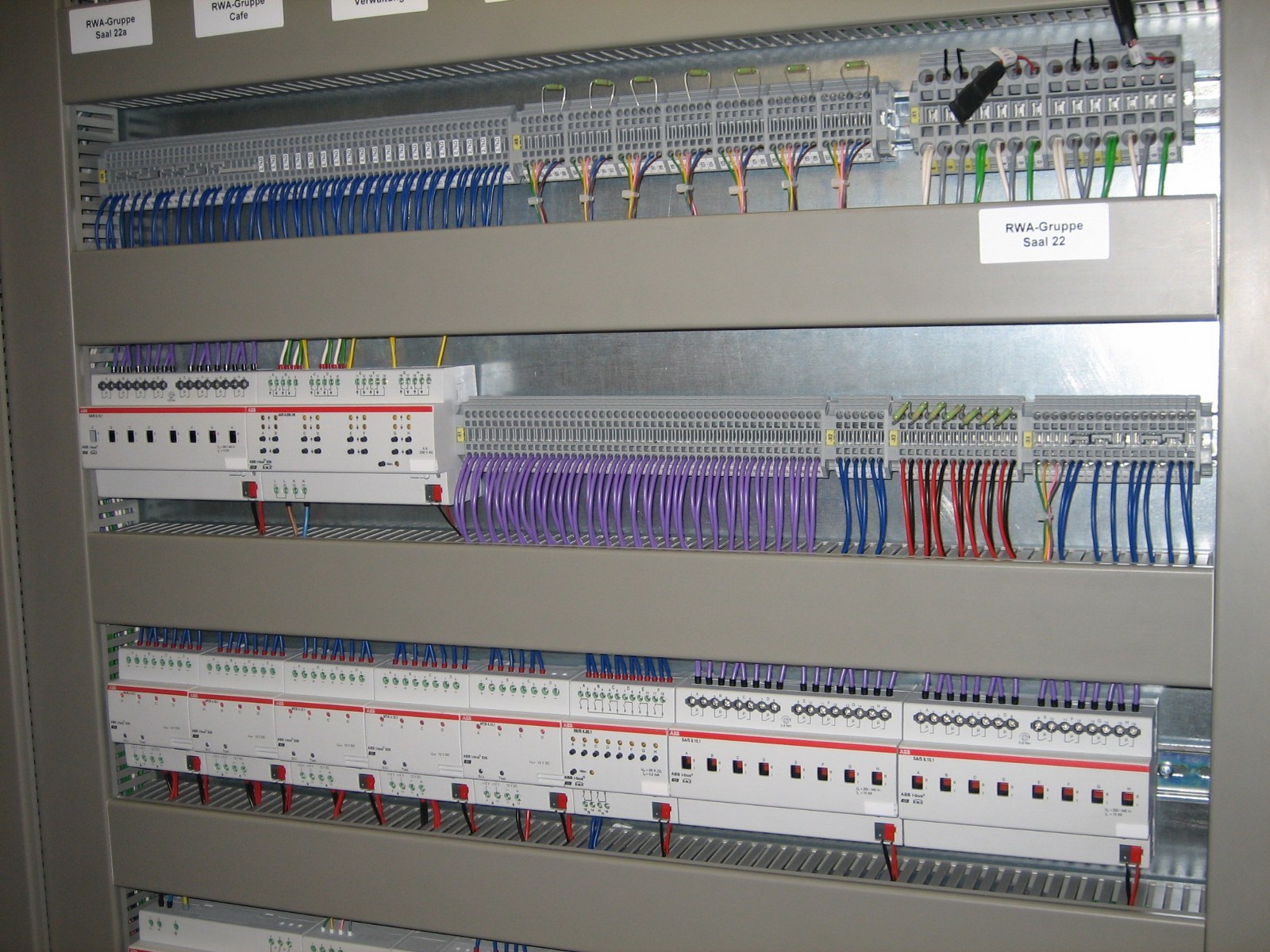

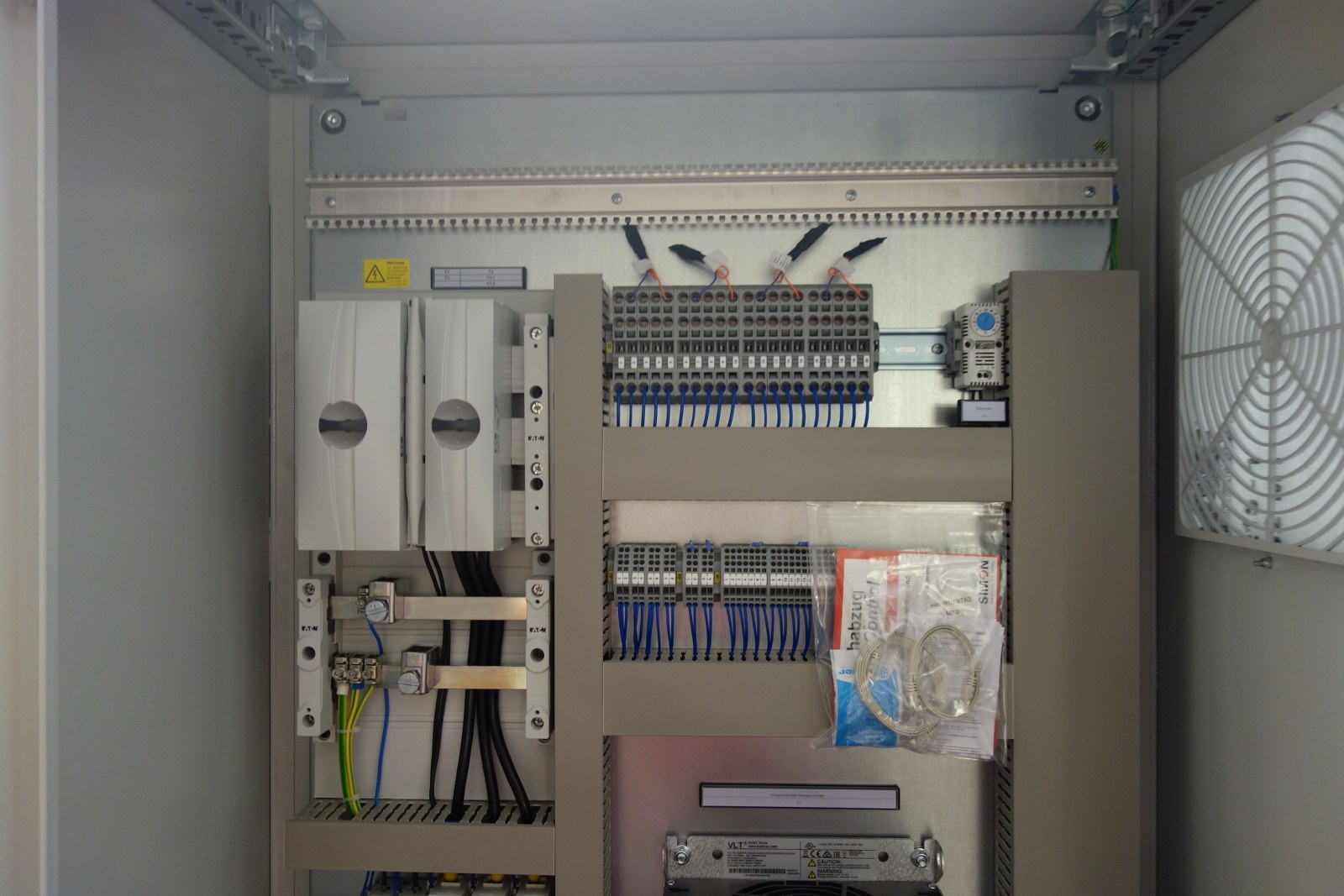

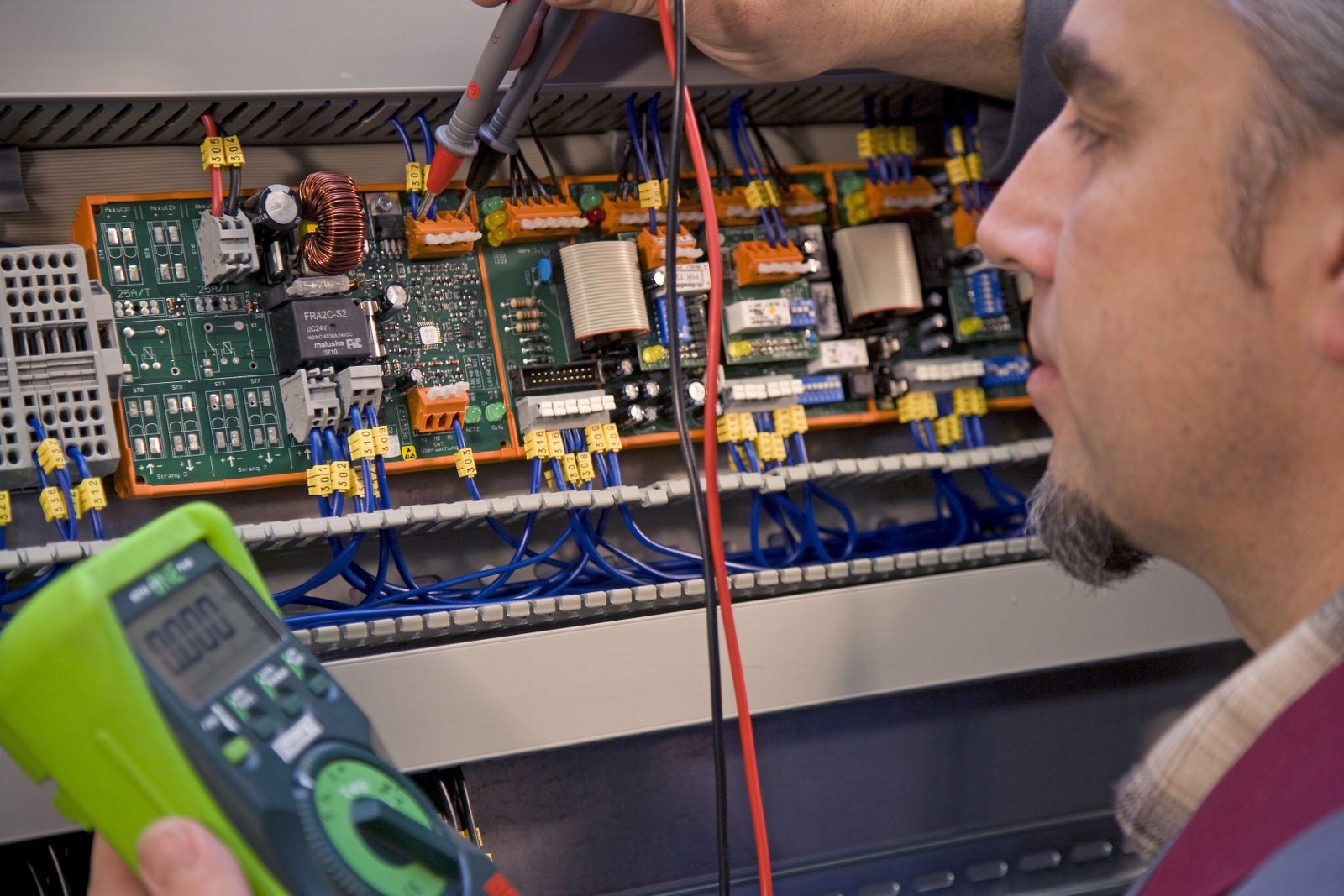

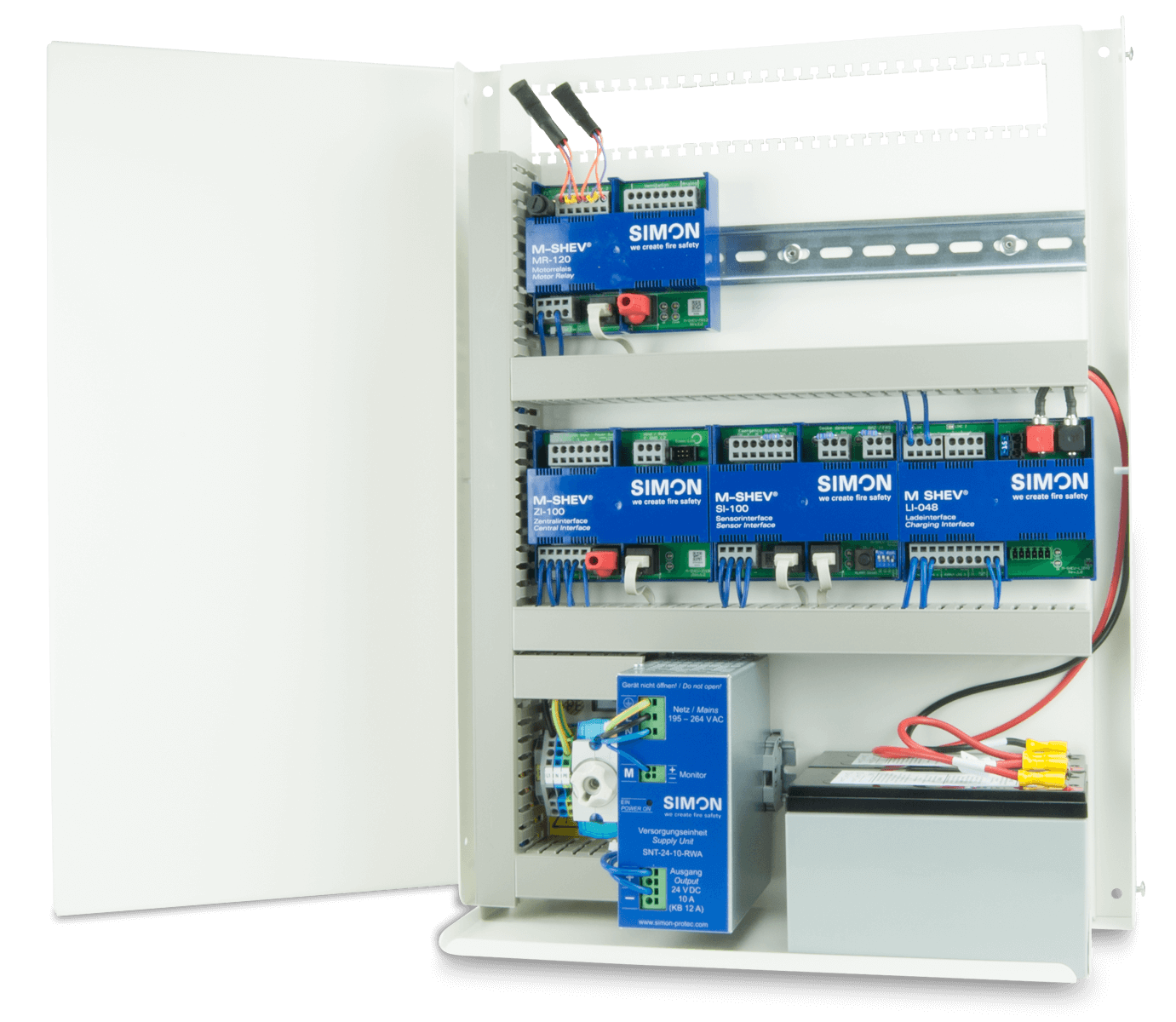

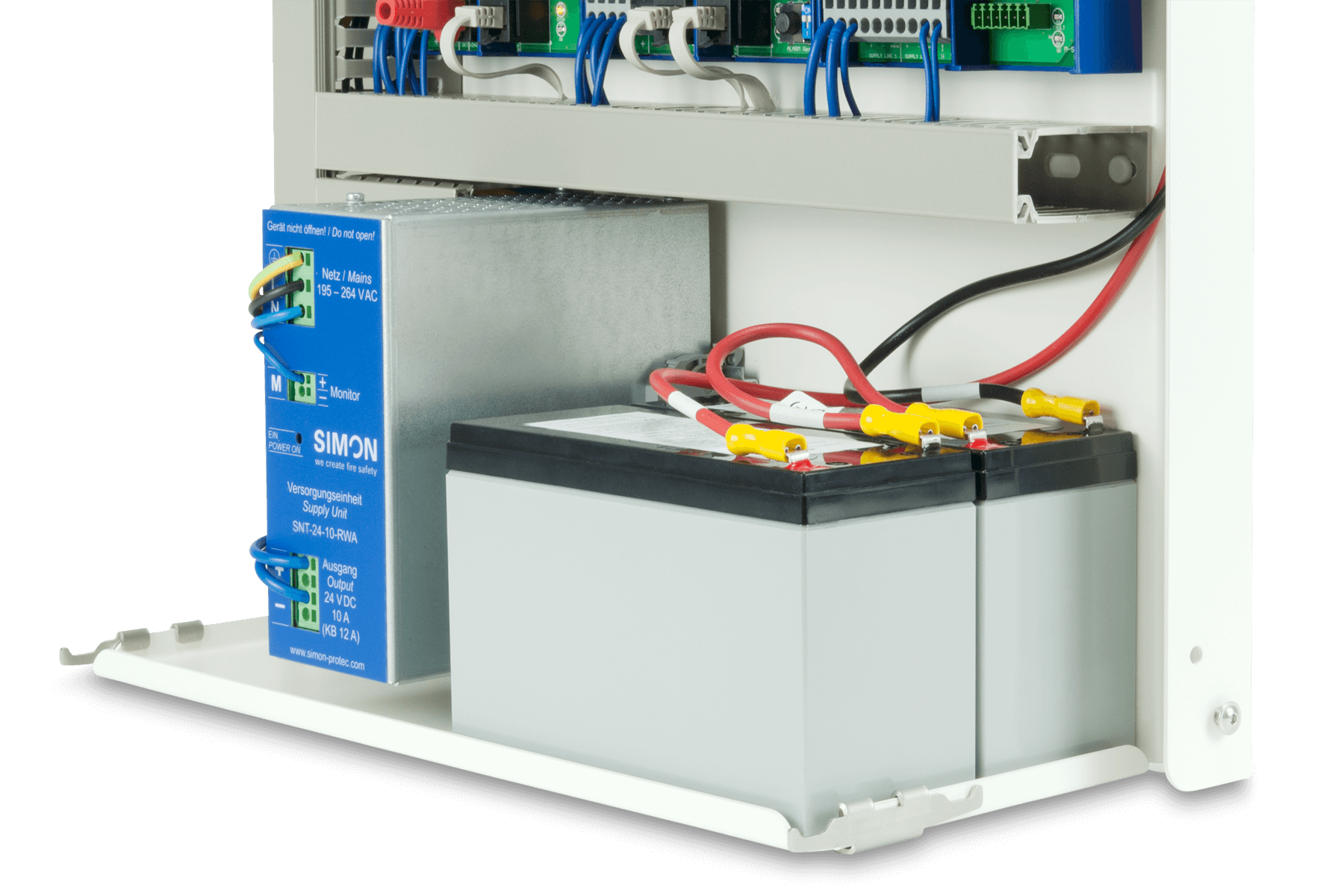

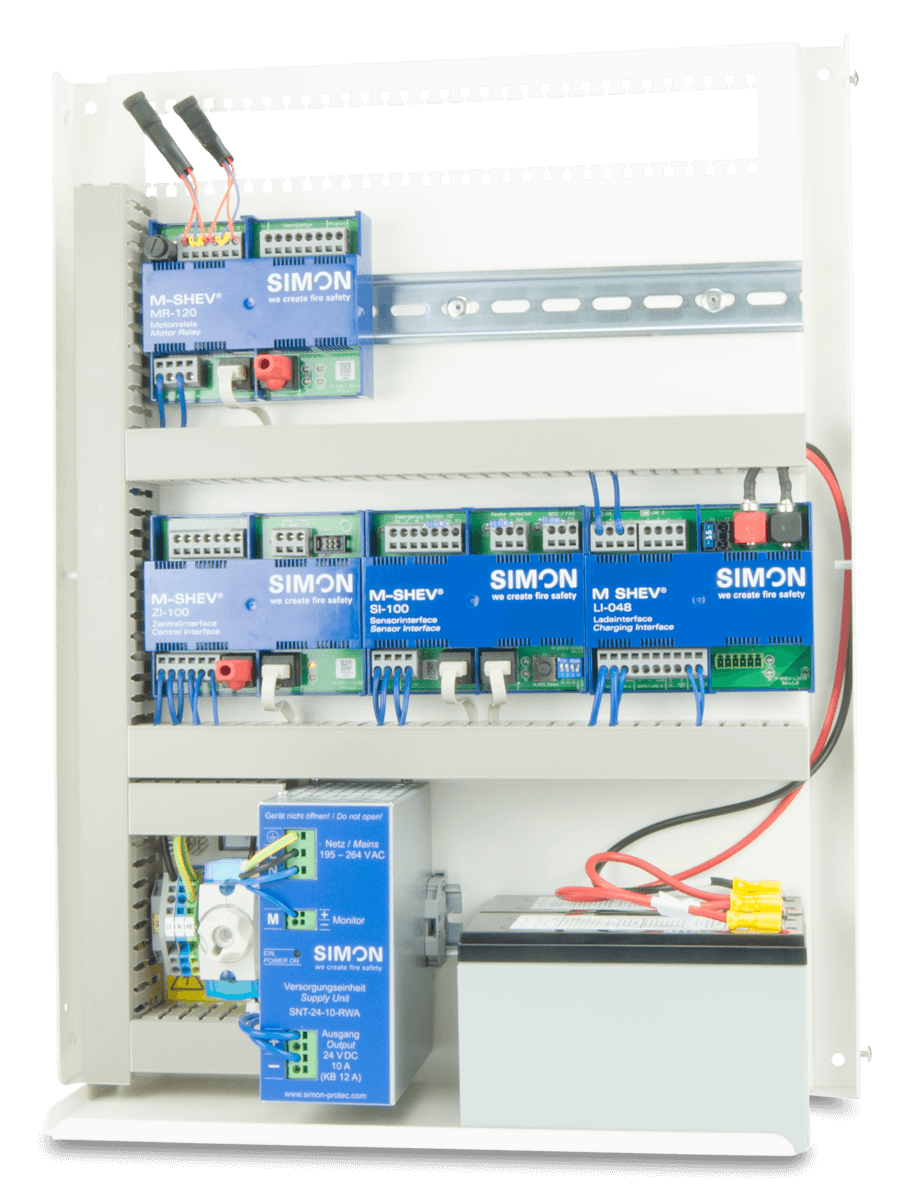

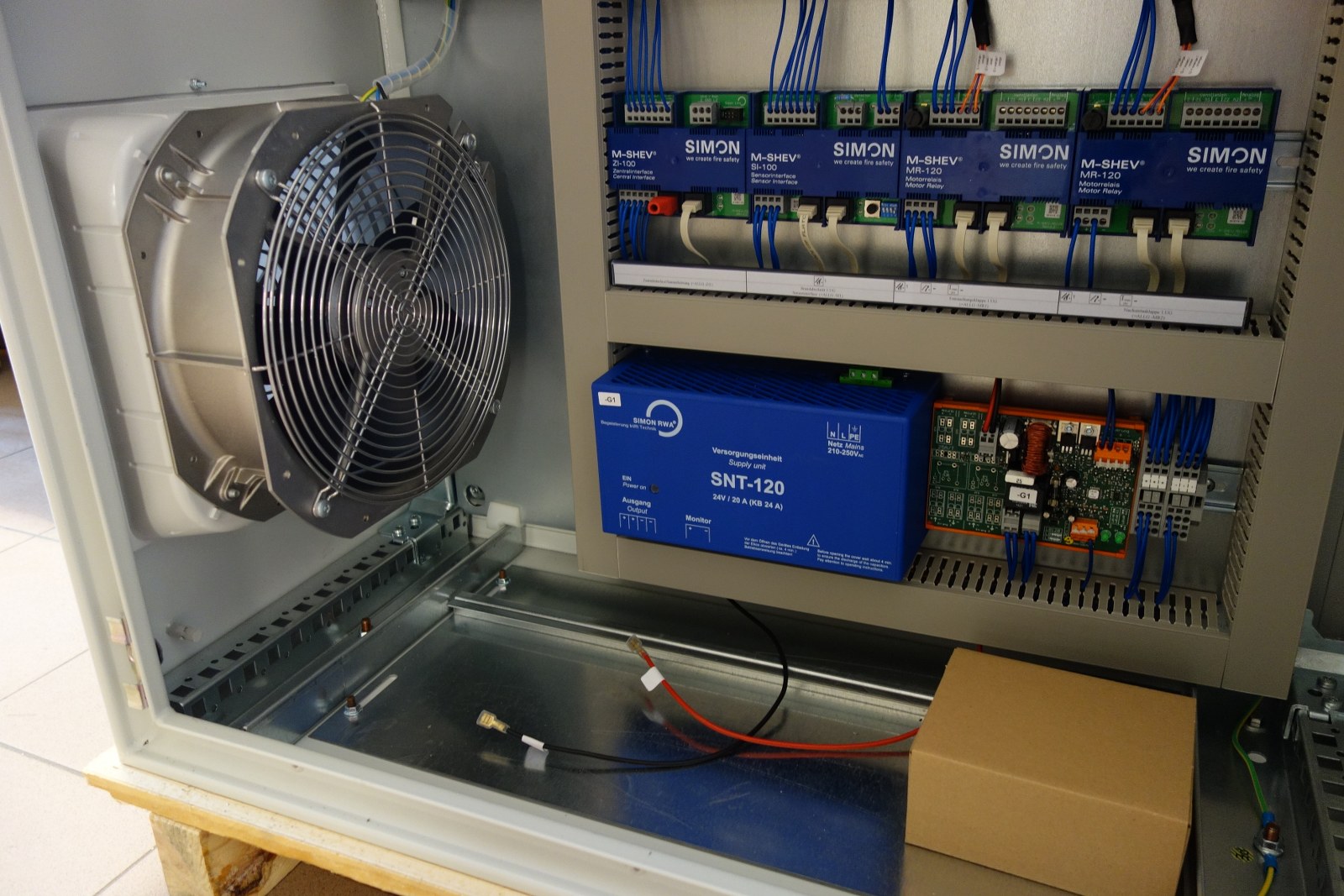

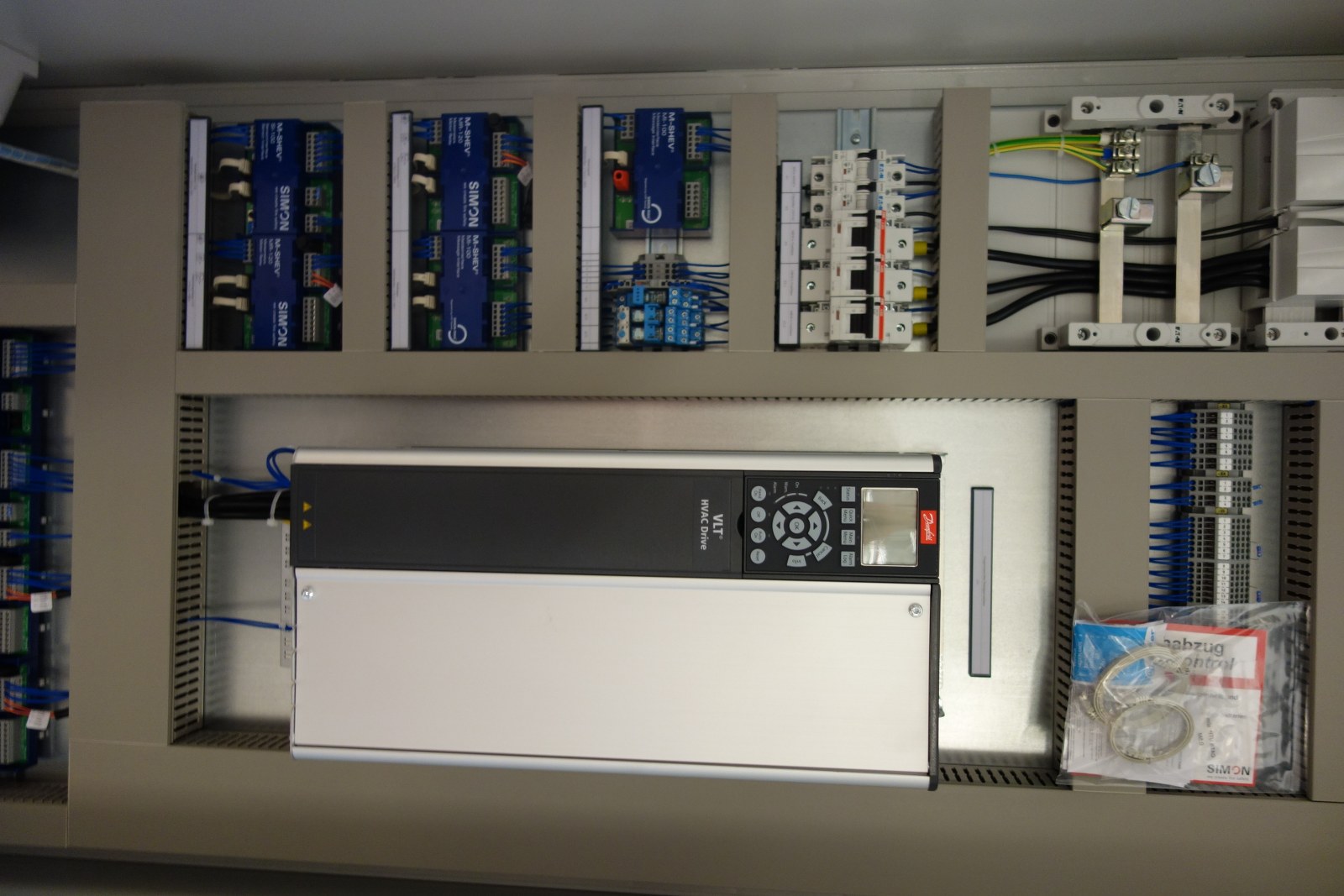

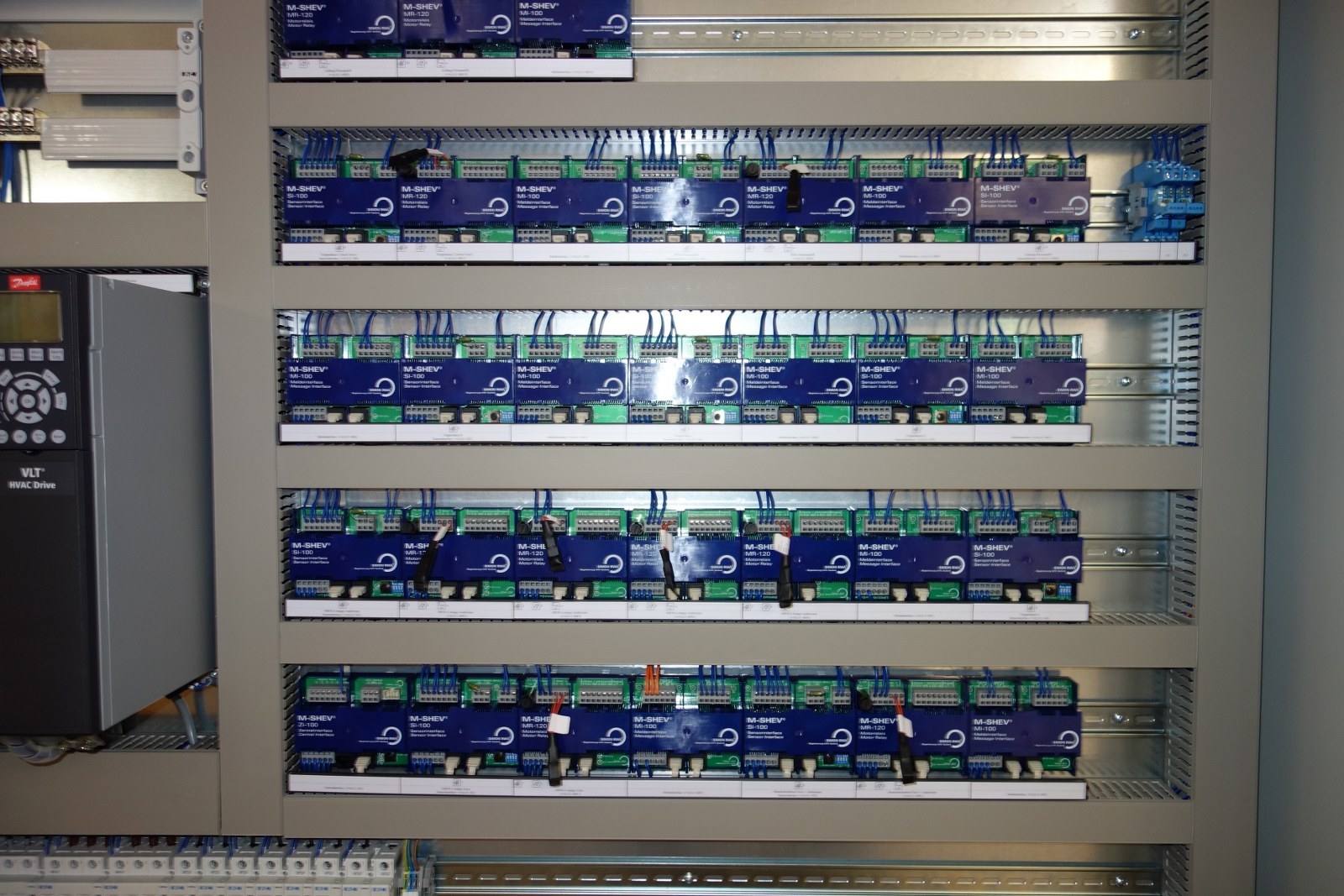

Durch den modularen Aufbau und dem flachen Design lässt sich die M-SHEV leicht installieren. Sie besteht aus insgesamt aus vier (optional fünf) Komponenten: Zentralinterface ZI-100, Energieversorgung (Schaltnetzteil, Ladekarte und Akku), Motorrelais MR-120, Sensorinterface SI-100 und dem optionalen Meldeinterface MI-100. Das Schaltnetzteil wandelt die 230-Volt der Netzversorgung in eine stabile und saubere 24-Volt-Versorgung um. Das Zentralinterface dient als Steuerungszentrum, das die Zuordnung der RWA-Gruppen und der Lüftung kontrolliert. Der Anschluss der Peripheriegeräte wie Handsteuereinrichtungen, Rauchmelder oder Brandmeldeanlage, erfolgt am Sensorinterface. Pro RWA-Gruppe benötigen Sie ein Sensorinterface. An diesem Sensorinterface können beliebig viele Motorrelais angeschlossen werden, die die angeschlossenen Antriebe versorgen. Über das Meldeinterface MI werden alle notwendigen Informationen abgefragt.
Die M-SHEV 12 AP ECO bietet die volle Funktionalität wie die M-SHEV. Sie steuert Lüftungssignale von Lüftertastern, Wind- und Regenmeldern, Hausauslösetastern, Rauch- und Thermomeldern, die BMZ sowie drei überwachte Meldelinien. Lediglich im Bereich des SIMON LINK gibt es eine kleine Änderung. Es kann SIMON LINK zwar zum Auslesen von Statusmeldungen angeschlossen werden. Änderungen sind allerdings nicht möglich, d. h. das System wird eingefroren ausgeliefert. Das ermöglicht uns, die Steuerung zu einem deutlich günstigeren Preis anzubieten.
Vorteile auf einen Blick:
| Matchcode | M-SHEV-12-AP-ECO |
| Artikelname | Modulzentrale M-SHEV-12-AP-ECO |
| Artikelnummer | ST4 3437 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 12 A |
| Klassifizierung | CE zertifiziert DIN EN 12101-10, geprüft ISO 21927-9 |
| LED Anzeigen | LED-Anzeige Betriebszustand Netz: Daueranzeige grün - Netz vorhanden LED-Anzeige Betriebszustand Bleiakku („O.K.“): Daueranzeige grün - Akku vorhanden und wird geladen (Ladung wird erhalten) |
| Schutzart | IP20 |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |
| Gewicht | 14.3 kg |
| Gehäuse | Stahlblechgehäuse |
| Gehäuseart | Stahlblech |
| Farbe | RAL 9010 |
| Gehäusebreite | 400 mm |
| Gehäusehöhe | 516 mm |
| Gehäusetiefe | 155 mm |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5°C - +40°C |
Modulzentrale M-SHEV-12-AP-ECO
230 V AC / 24 V DC / 12 A
Die M-SHEV-12-AP Modulzentrale ist eine elektrische Steuereinrichtung in einem Stahlblechgehäuse mit Energieversorgung, Notstromversorgung und gesamter Steuer- und Regelelektronik zum Betrieb von 24 V DC Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die M-SHEV Modulzentrale steuert Antriebe sowohl im Brandfall als auch zur täglichen Be- und Entlüftung. Bei einem Netzausfall stellt die Notstromversorgung die Funktion der RWA-Anlage für noch mindestens 72 Stunden sicher. Die M-SHEV Modulzentrale bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden, z.B. Wind-/Regenmelder und Lüftertaster. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Die M-SHEV Modulzentrale ist nach DIN EN 12101-10 CE zertifiziert.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 24 V DC
Ausgangsstrom: 12 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP20
Temperaturbereich: -5°C bis + 40°C
Gehäuse: Stahlblech
Farbe: RAL 9010
Abmessungen (BxHxT): 400 x 516 x 155 mm
Gewicht: 14,3 kg
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Modulzentrale M-SHEV-12-AP-ECO
Artikelnummer: ST4 3437
