| Artikelnummer | ST4 4031 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 6 A |
| Lüftungsgruppen | 1 |
Produktinformation / Datenblatt (PDF)

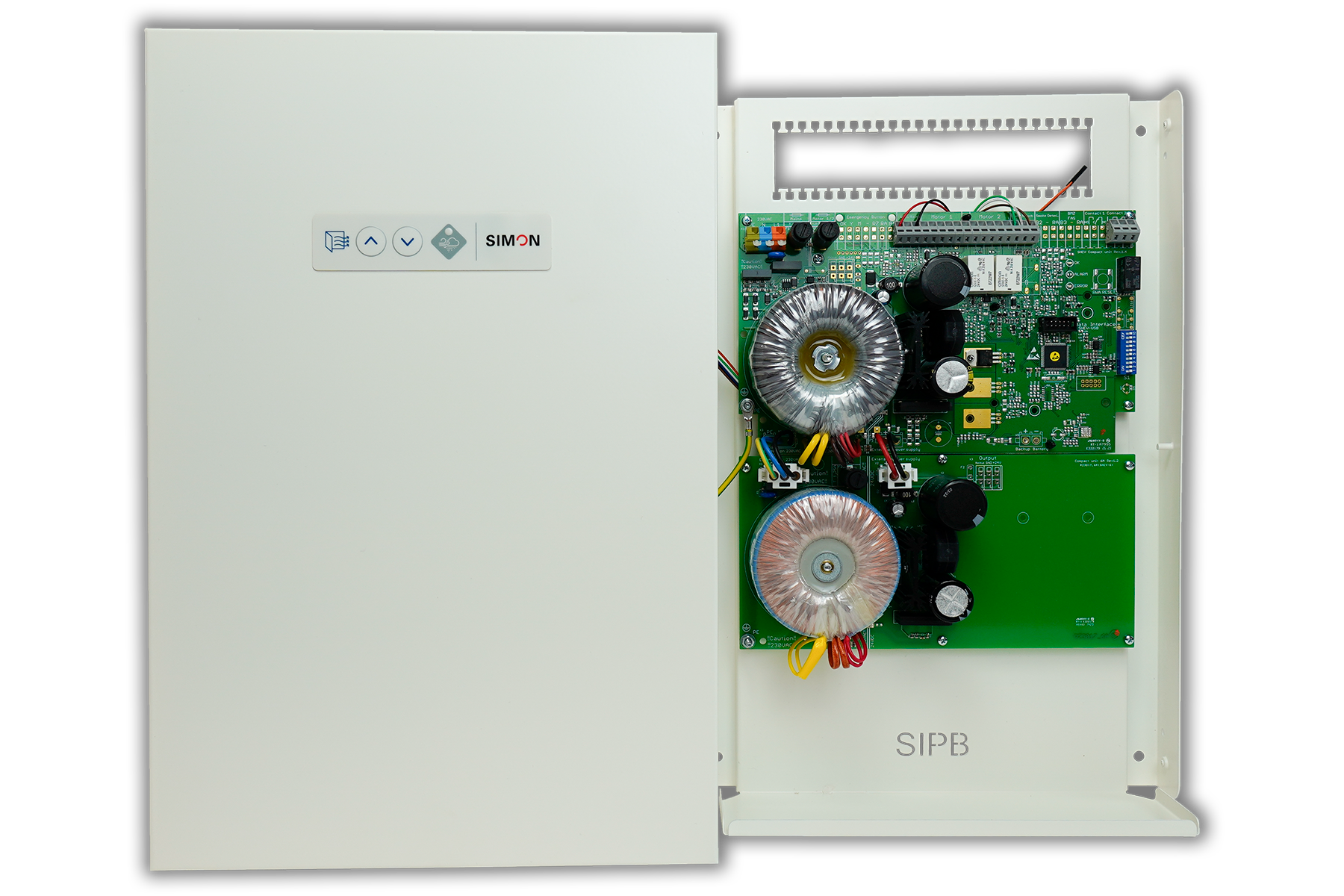

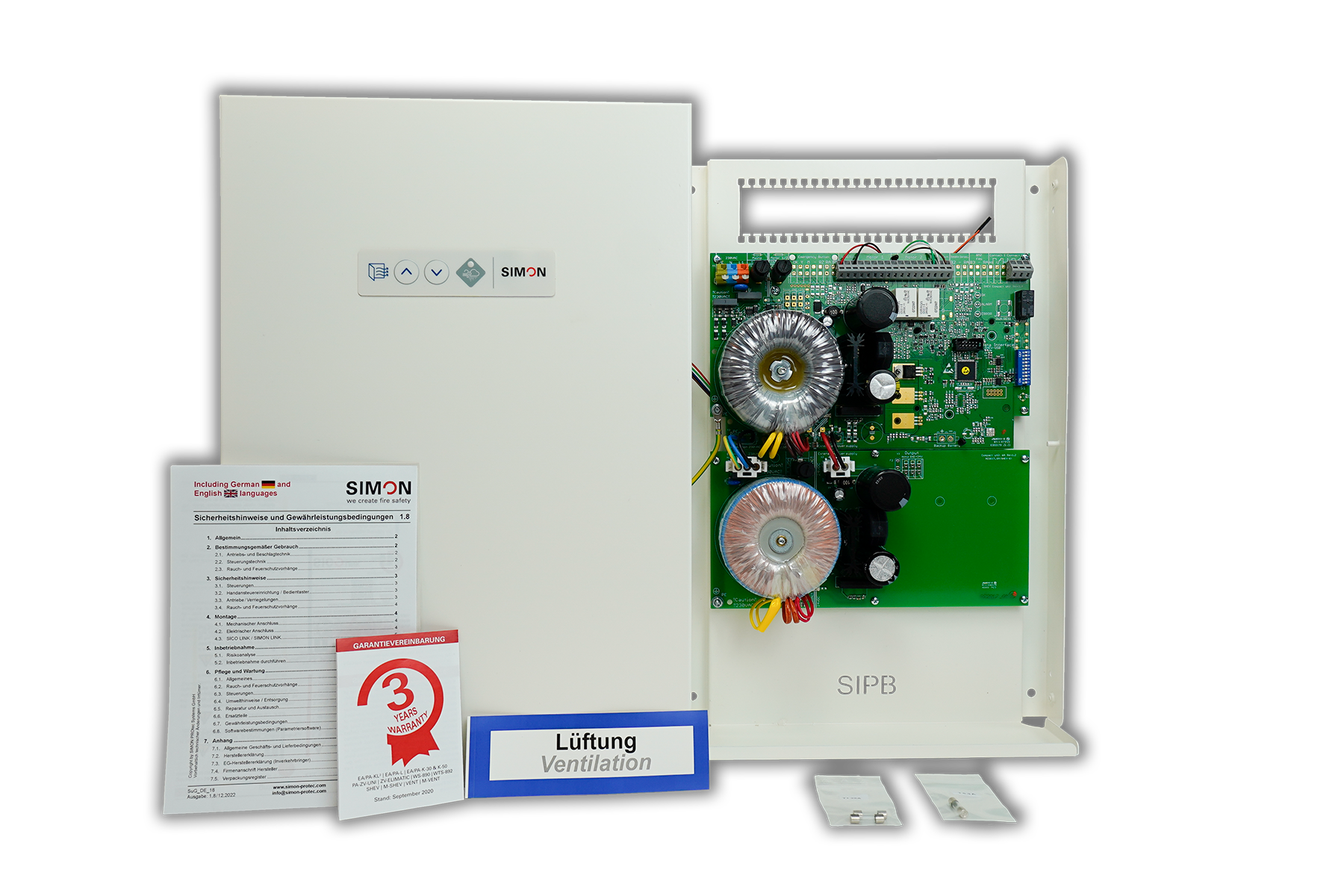

Die elektrische Lüftungssteuerung VENT-6 ist ein Kompaktgerät in einem Metallgehäuse. Sie enthält die Energieversorgung und die gesamte Steuer- und Regelelektronik zum Betrieb von 24 V DC-Antrieben. Die VENT-6 steuert die angeschlossenen Antriebe zur täglichen Be- und Entlüftung.
Die VENT-6 kann ohne Zubehör über die im Deckel integrierte Folientastatur bedient werden. Zusätzlich ist es möglich einen weiteren externen Lüftungstaster, sowie mit Hilfe eines THM-200 (nicht im Lieferumfang enthalten) ein Thermostat mit anzuschließen. Durch Anschluss eines Regen- bzw. Wind-/Regen- Melders reagiert die VENT-6 selbsttätig auf unerwünschte Umwelteinflüsse. Über die DIP-Schalter auf der Platine können folgende Funktionen eingestellt werden: dauerhafte Ansteuerung von Öffneraggregaten nach Antippen des Lüftungstasters, Totmannfunktion, programmierbare Hubbegrenzung und automatische Lüftung "ZU". Der Grad der Automatisierung kann dabei selbst festgelegt werden.
Über die Parametrier- und Diagnose-Software SIMON LINK sind Veränderungen produktspezifischer Einstellungen sowie Wartungs- und Diagnosearbeiten möglich. Per Plug & Play angeschlossen, greift die Software sofort auf das Gerät zu. Änderungen der Geräteeinstellungen, Wartungs- oder Diagnosearbeiten sind ohne Zeitverlust direkt vor Ort möglich.
Vorteile im Überblick:
| Matchcode | VENT-6 |
| Artikelname | VENT-6 Lüftungssteuerung |
| Artikelnummer | ST4 4031 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 6 A |
| Schutzart | IP20 |
| Einschaltdauer | 30 % |
| Lüftungsgruppen | 1 |
| Gehäuse | Stahlblechgehäuse |
| Gehäuseart | Stahlblech |
| Farbe | RAL 9010 |
| Gehäusebreite | 301 mm |
| Gehäusehöhe | 444 mm |
| Gehäusetiefe | 85 mm |
| Schutzklasse | I |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
Lüftungssteuerung VENT-6
230 V AC / 24 V DC / 6 A
Die elektrische Lüftungssteuerung VENT-6 ist ein Kompaktgerät in einem Metallgehäuse mit Folientastatur AUF/ZU. Sie enthält die Energieversorgung und die gesamte Steuer- und Regelelektronik zum Betrieb von 24 V DC-Antrieben. Die VENT-6 steuert die angeschlossenen Antriebe zur täglichen Be- und Entlüftung.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 24 V DC
Ausgangsstrom: 6 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP20
Temperaturbereich: -5°C bis + 40°C
Lüftungsgruppen: 1
Gehäuse: Stahlblech, Aufputzgehäuse
Farbe: RAL 9010
Abmessungen (BxHxT): 301 x 444 x 85 mm
Gewicht: 6,30 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Lüftungssteuerung VENT-6
Artikelnummer: ST4 4031
WEEE-Reg.-Nr.: DE 97535049
