| Artikelnummer | A3 3140 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
Produktinformation / Datenblatt (PDF)
Die elektrische Handansteuereinrichtung HE 081 Orange BIOBASED kommt in Rauch- und Wärmeableitungsanlagen zum Einsatz. Im Brandfall steuert sie die jeweilige elektrische Steuereinrichtung per Handauslösung an und aktiviert auf diese Weise den Rauchabzug.

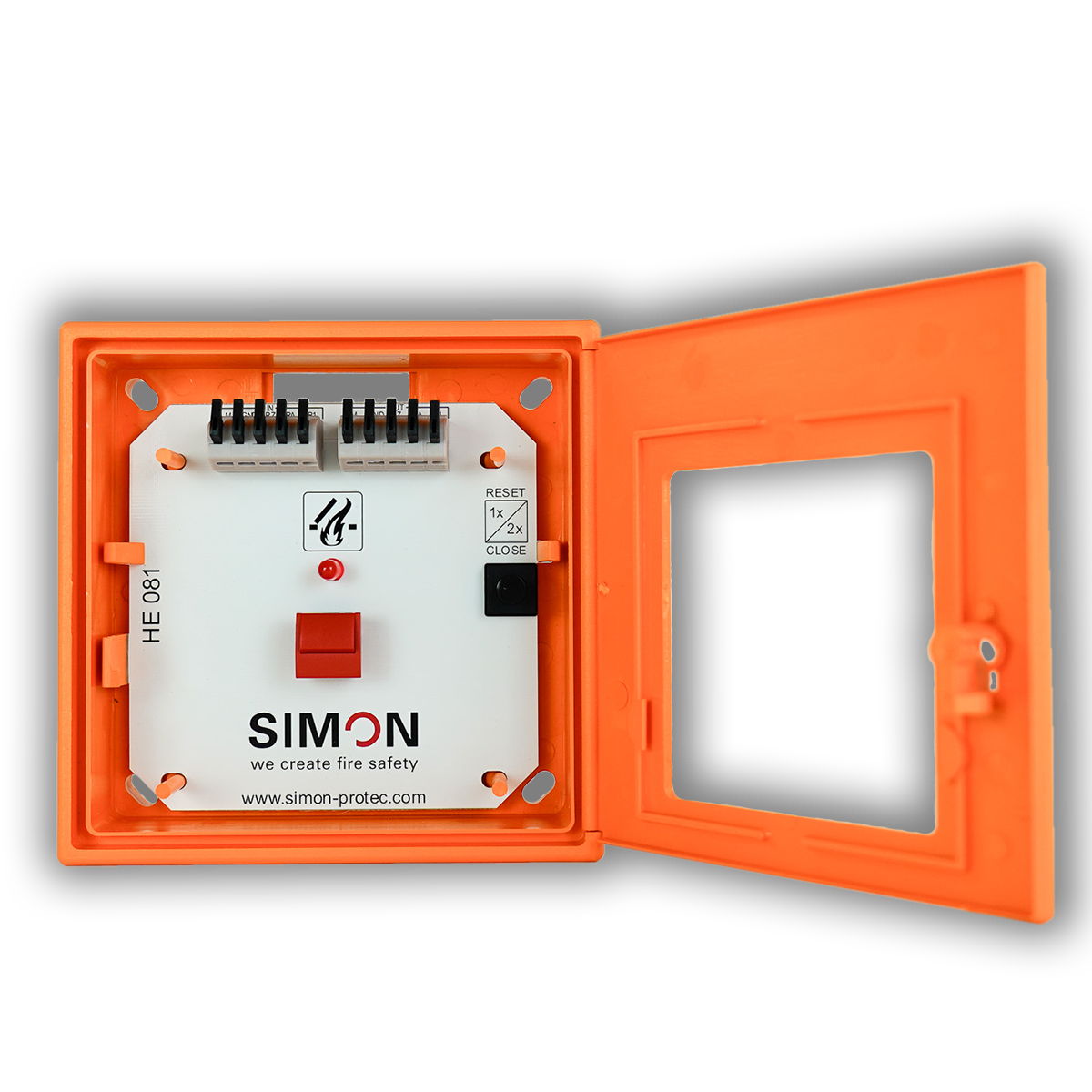

Eine LED gibt Auskunft über den Betriebszustand der Steuereinrichtung (Rot = RWA AUF). Ausgestattet mit einer Reset-Taste, kann die Steuereinrichtung über die Nebenbedienstelle in den Ausgangszustand zurückgesetzt werden.
Handansteuereinrichtung im Überblick:
| Matchcode | HE-081-ORANGE-BIO |
| Artikelname | Nebenbedienstelle HE-081-ORANGE-BIO |
| Artikelnummer | A3 3140 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Biobased |
| Farbe | Orange RAL 2011 |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |

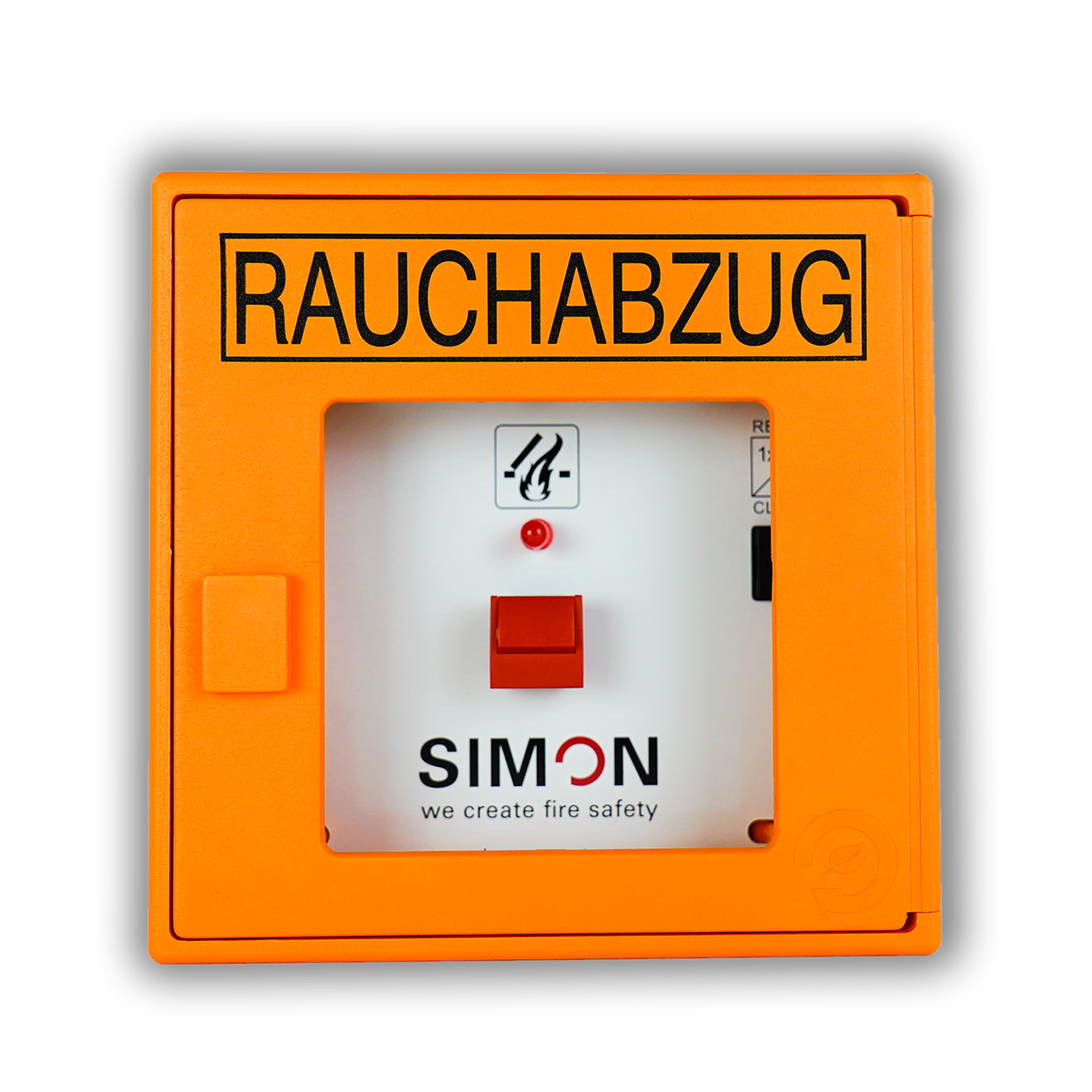

Elektrische Handansteuereinrichtung - Nebenbedienstelle HE-081 BIOBASED in orange
Die elektrischde Handansteuerung HE-081 als Nebenbedienstelle in Orange wird in Rauch- und Wärmeabzugsanlagen mit Alarmauslösung des Typs SHEV oder M-SHEV verwendet. Sie steuert im Brandfall die jeweilige Alarmgruppe per Handauslösung an und aktiviert so den Rauchabzug. Das nachhaltige Gehäuse besteht aus biobasiertem (bis zu 78 %) Kunststoff.
Technische Daten:
Nebenbedienstelle mit einer LED-Anzeige für Alarm. Bedientaster für Alarm-Auslösung und Reset.
Schutzart: IP 40
Temperaturbereich: -5°C - +75°C
Gehäuse: stoßfestes Gehäuse aus nachhaltigem und biobasiertem Kunsstoff (BIOBASED) mit Einschlagscheibe und Schlüssel
Farbe: orange
Abmessungen: 125 mm x 125 mm x 63 mm
Gewicht: 0,2 kg
Fabrikart:
SIMON PROtec Systems GmbH
Typ: Elektrische Handansteuereinrichtung - Nebenbedienstelle HE-081 Bio in Orange
Artikelnummer: A3 3140
