| Eingangsspannung | 24 V DC |
| Nennstrom | 1.2 A - 3.0 A |
| Öffnungswinkel | 122 ° |
| Max. Zug- / Druckkraft | 300 N / 500 N / 800 N |
| Laufgeschwindigkeit | ca. 2 °/s |
| Schutzart | IP54 |
| Einschaltdauer | 30 % |

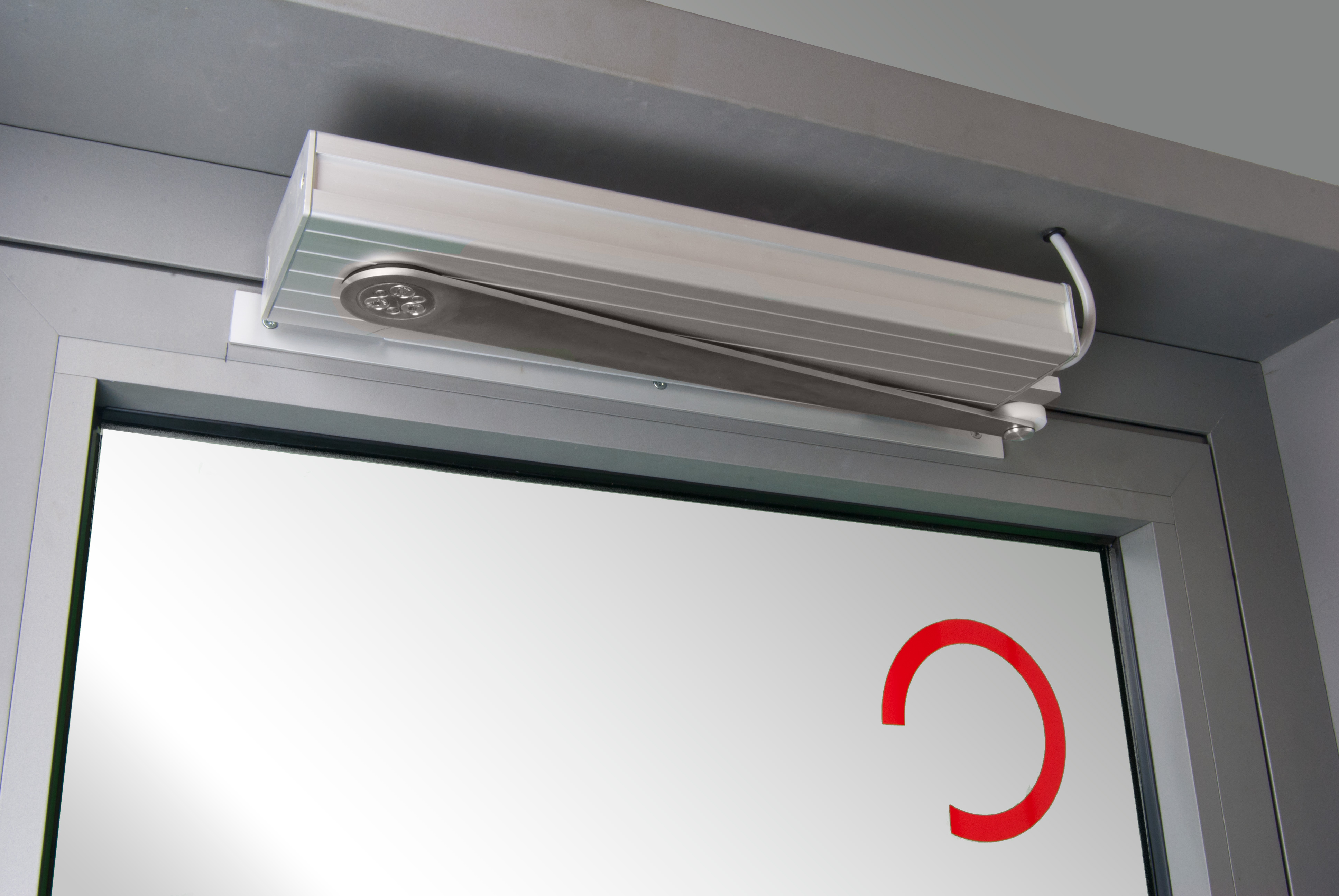

Der Klapparm² PA-KL²-T Türöffner ist ein elektromechanischer Antrieb zur Öffnung von Türen für die automatisierte Zuluft zur natürlichen Entrauchung. Der Klapparm² Türöffner PA-KL²-T kann für das automatisierte Öffnen von Türen jeder Art eingesetzt. Er eignet sich vor allem für selbstschließende Türen, die als Zuluftöffnung für die Rauch- und Wärmeableitung im Notfall dienen. Der Korpus bleibt in diesem Fall in seiner Bewegung fest mit dem Türrahmen verbunden. Es bewegt sich nur der Arm, der die Tür über einen Rollmechanismus aufdrückt. So ergeben sich keine Einschränkungen bei manueller Türöffnung im Normalbetrieb und als Fluchtweg. Die Zulufttüren sind selbstschließend mit einem Obertürschließer auszuführen.
Der Antrieb PA-KL²-T kann hinsichtlich der Einbausituation und Drehrichtung flexibel eingesetzt werden. Er wird am Rahmen sowie in der Laibung eingebaut, links und rechts sind möglich. Er ist geeignet für den Einsatz an nach innen und nach außen schließenden Elementen. Die Montage erfolgt an der Nebenschließkante. Je nach Montageart sind Öffnungsweiten von bis zu 122° möglich und, zusammen mit der äußerst geringen Öffnungszeit von weniger als 60 Sekunden, ist somit eine schnelle Entrauchung und Lüftung im Brandfall garantiert. Das gezielte Öffnen von Türen zur Zuluftöffnung signalisiert gleichzeitig den idealen Flucht- und Rettungsweg. Über eine Brandmeldeanlage kann dies mit Signalanzeigen und -leuchten kombiniert werden.
Der Türöffner-Antrieb PA-KL²-T ist nach der DIN EN 12101-2 geprüft und zertifiziert. Antriebe des Typs Klapparm² haben eine besondere Kinematik und ihr Hochleistungsgetriebe (> 20.000 LW) in Verbindung mit dem Edelstahl Hebelarm ist sehr widerstandsfähig. Besonders das kleine Einbaumaß machen diesen automatischen Öffner ideal für Projekte mit einem hohen ästhetischen Anspruch – insbesondere auch für große und schwere Türen.
Der Anschluss erfolgt über den SICO-PLUG Anschlussstecker. Dieser beinhaltet die SICO BUS Programmierschnittstelle, über welche Parameter wie Öffnungshub und Kraft auch direkt vor Ort parametriert und weitere Statusmeldungen ausgelesen werden können.
Der Antrieb bietet zudem einen potentialfreien F-Kontakt für AUF- oder ZU-Richtung. Arbeitsfolgeregelungen und Anlaufverzögerung sind frei einstellbar. Durch die frei einstellbare Anlaufverzögerung ist der Türöffner-Klapparm ideal für die automatisierte Öffnung von Doppelflügel Türen (Stulpflügel Anwendung). Der PA-KL²-T Türöffner-Antrieb kann auch in Kombination mit E-Öffner und E-Schließer / Motorschloss, welche in der Tür verbaut sind, eingesetzt werden.
Achtung: Für die gleichzeitige Verwendung von E-Öffner bzw. E-Schließer und Rückmeldekontakt ist die Leitungsgebundene Variante EA-KL²-T-xxx-DC erforderlich.
Ihre Vorteile im Überblick:
| Matchcode | PA-KL2-T |
| Produktname | Klapparm² PA-KL²-T Türöffner |
| Eigenschaften | 3 Jahre Garantie SICO RWA VENT Eingang 24 VDC NRWG tauglich |
| Eingangsspannung | 24 V DC |
| Nennstrom | 1.2 A - 3.0 A |
| Eingangsspannungsbereich | - 15 % / + 25 % |
| Restwelligkeit | 500 mV |
| Öffnungswinkel | 122 ° |
| Max. Zug- / Druckkraft | 300 N / 500 N / 800 N |
| Klassifizierung | DIN EN 12101-2, DIN EN 60335-1, DIN EN 60335-2-103 |
| Abschaltung | Integrierte Lastabschaltung mit Mikroprozessor |
| Laufgeschwindigkeit | ca. 2 °/s |
| Schutzart | IP54 |
| Einschaltdauer | 30 % |
| Umgebungstemperaturbereich | 0 °C - +75 °C |
| Gewicht | ca. 5 kg |
| Montageart | aufgesetzt |
| Gehäuse | Aluminiumgehäuse E6 / EV1 eloxiert |
| Anschlüsse | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| PA-KL²T (mit SICO-Plug) Standardvariante des Türöffners mit SICO-Stecker | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2020 | PA-KL²-T-30/122deg | |
| M2 2021 | PA-KL²-T-50/122deg | |
| M2 2022 | PA-KL²-T-80/122deg | |
| M2 2023 | PA-KL²-T-K-50/122deg | |
| EA-KL²-T-DC (leitungsgebunden) Leitungsgebundene Variante mit zusätzlichem Relais, z.B. zur gleichzeitigen Verwendung von E-Melder und Rückmeldekontakt | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 1519 | EA-KL²-T-30-DC | |
| M2 1520 | EA-KL²-T-K-50-DC | |
| M2 1523 | EA-KL²-T-50-DC | |
