| Eingangsspannung | 24 V DC |
| Nennstrom | 1.4 A |
| Hublängen | 300 / 600 / 800 / 1000 / 1200 mm |
| Max. Zug- / Druckkraft | 500 N |
| Laufgeschwindigkeit | 11 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |

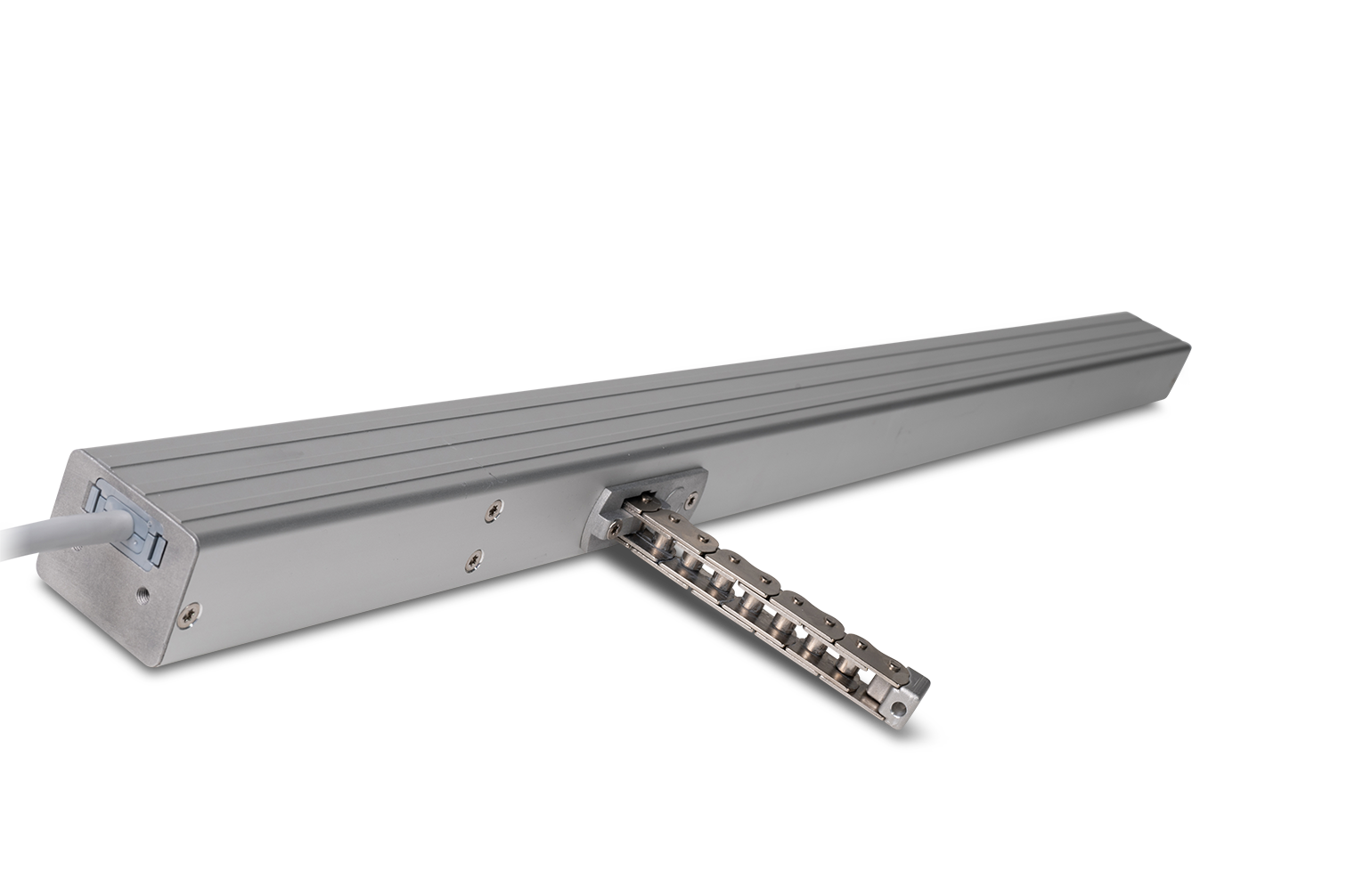

Viel Kraft trifft auf schlankes Design: Dieser leistungsstarke Antrieb setzt Maßstäbe in der modernen Antriebstechnik für den Rauch- und Wärmeabzug und die tägliche natürliche Lüftung. Mit einer speziell für diesen Antrieb entwickelten Motor-Getriebe-Einheit erreicht der PA-K-50 trotz kleiner Abmessungen hohe Druckkräfte. Die Steuerung erfolgt über einen Mikrocontroller. Der Motor kann mit verschiedenen Befestigungskonsolen an jedem Fensterprofil oder -rahmen montiert werden. Alle PA-K-50 Kettenantriebe sind mit einer rücksteifen Kette ausgestattet. Sie sind sowohl als Soloantrieb als auch in Synchro-Version erhältlich. Es können bis zu vier Antriebe (ein MASTER und drei SLAVES) synchronisiert werden. Darüber hinaus ermöglicht die DA-Variante den doppelseitigen Anschluss.
Automatischer Fensteröffner mit großer Laufruhe
Mit einer Kraft von 500 N schließt und öffnet der Kettenantrieb PA-K-50 zuverlässig nach innen und nach außen öffnende Fenster, Klappen und Türen. Die Montage ist an Hauptschließkanten möglich. Die Reduzierung des Einschaltstroms (Sanftanlauf) und das sanfte Schließen ab 75 mm vor Erreichen der Endlage „ZU“ (Soft-Close-Bereich) ermöglichen ein nahezu geräuschloses Öffnen und Schließen.
Kettenantriebe PA-K-50 können mit Zusatzverriegelungen eingesetzt werden
Der Antrieb verfügt über einen potentialfreien Kontakt. Dadurch kann er problemlos in Kombination mit Verriegelungsantrieben in Folgesteuerungen eingesetzt werden. Mit seinem modernen, schlanken Design eignet sich der Kettenantrieb PA-K-50 hervorragend für den Einsatz in anspruchsvollen Objekten im Wohn- und Gewerbebereich.
Parametrierbar über Software Interface SICO LINK
Die Ansteuerung der Kettenantriebe erfolgt über einen Mikrocontroller. Über die Software-Schnittstelle SICO LINK können Parameter wie Hublänge und Kraft bequem vor Ort programmiert werden. Neben der Hubverkürzung ist auch die Wartung des Antriebs und die Analyse der Fahrzyklen möglich.
Der Kettenantrieb PA-K-50 im Überblick:
| Matchcode | PA-K-50 |
| Produktname | Kettenantrieb PA-K-50 |
| Eigenschaften | 3 Jahre Garantie SICO Synchro RWA VENT Eingang 24 VDC NRWG tauglich |
| Eingangsspannung | 24 V DC |
| Nennstrom | 1.4 A |
| Eingangsspannungsbereich | - 15 % / + 15 % |
| Hublängen | 300 / 600 / 800 / 1000 / 1200 mm |
| Max. Zug- / Druckkraft | 500 N |
| Abschaltung | Integrierte, elektronische Lastabschaltung |
| Laufgeschwindigkeit | 11 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Gewicht | ca. 2,5 kg |
| Montageart | aufgesetzt |
| Gehäuse | Aluminium Profilgehäuse EV1 eloxiert (optional: Beschichtung nach RAL oder DB, auf Anfrage) |
| Anschlüsse | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| 300 mm Hub | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2231 | PA-K-50/300 | |
| M2 2231 DA | PA-K-50/300-DA | |
| M2 2231 S | PA-K-50/300-S | |
| M2 2231 S DA | PA-K-50/300-S-DA | |
| 600 mm Hub | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2232 | PA-K-50/600 | |
| M2 2232 DA | PA-K-50/600-DA | |
| M2 2232 S | PA-K-50/600-S | |
| M2 2232 S DA | PA-K-50/600-S-DA | |
| 800 mm Hub | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2233 | PA-K-50/800 | |
| M2 2233 DA | PA-K-50/800-DA | |
| M2 2233 S | PA-K-50/800-S | |
| M2 2233 S DA | PA-K-50/800-S-DA | |
| 1000 mm Hub | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2234 | PA-K-50/1000 | |
| M2 2234 DA | PA-K-50/1000-DA | |
| M2 2234 S | PA-K-50/1000-S | |
| M2 2234 S DA | PA-K-50/1000-S-DA | |
| 1200 mm Hub | ||
| Artikelnr. | Matchcode | |
|---|---|---|
| M2 2235 | PA-K-50/1200 | |
| M2 2235 DA | PA-K-50/1200-DA | |
| M2 2235 S | PA-K-50/1200-S | |
| M2 2235 S DA | PA-K-50/1200-S-DA | |
