| Artikelnummer | M2 2207 S DA |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.0 A |
| Laufgeschwindigkeit | 10.5 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
Produktinformation / Datenblatt (PDF)
Kettenantrieb PA-KI-20 - die kompakte Alternative

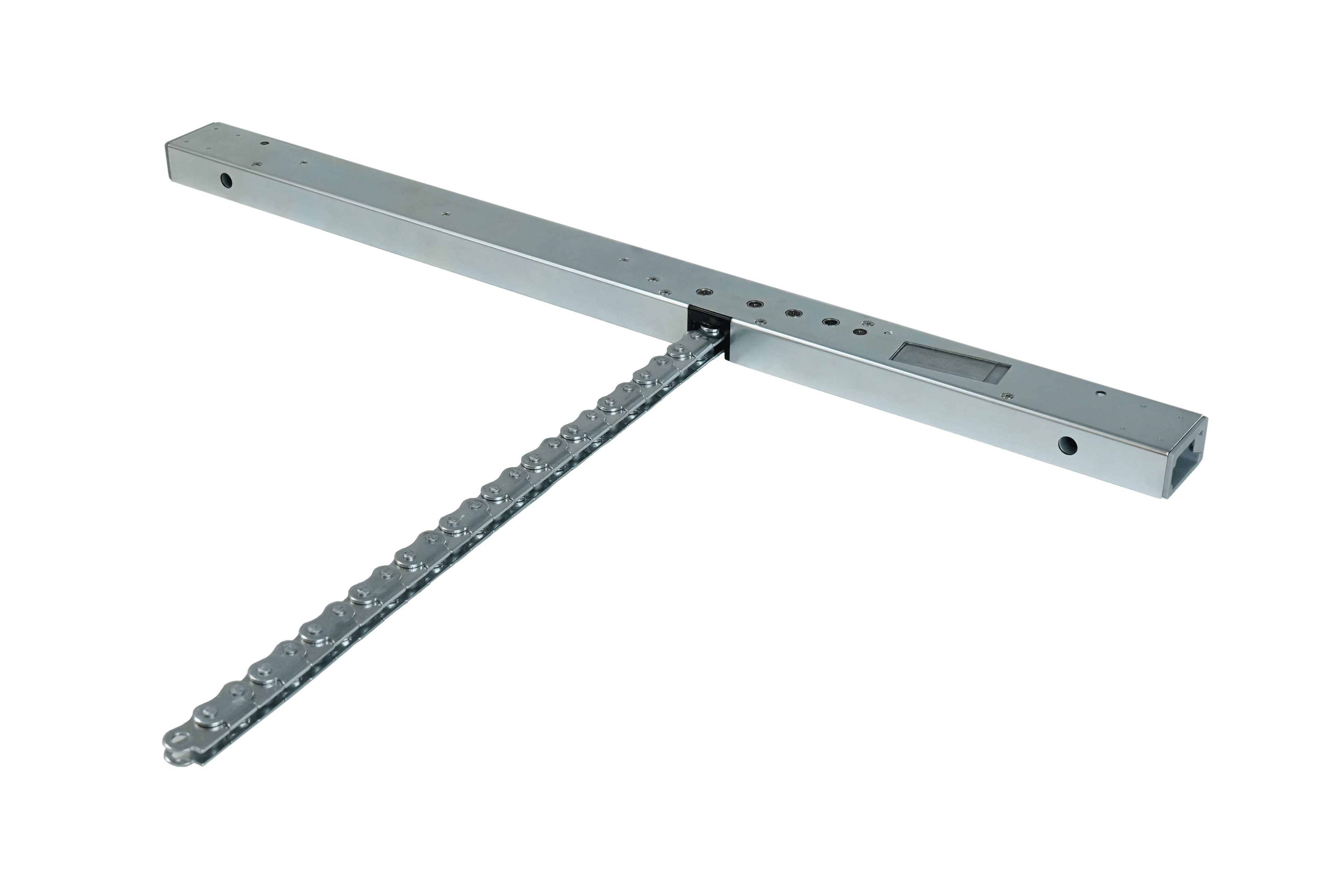

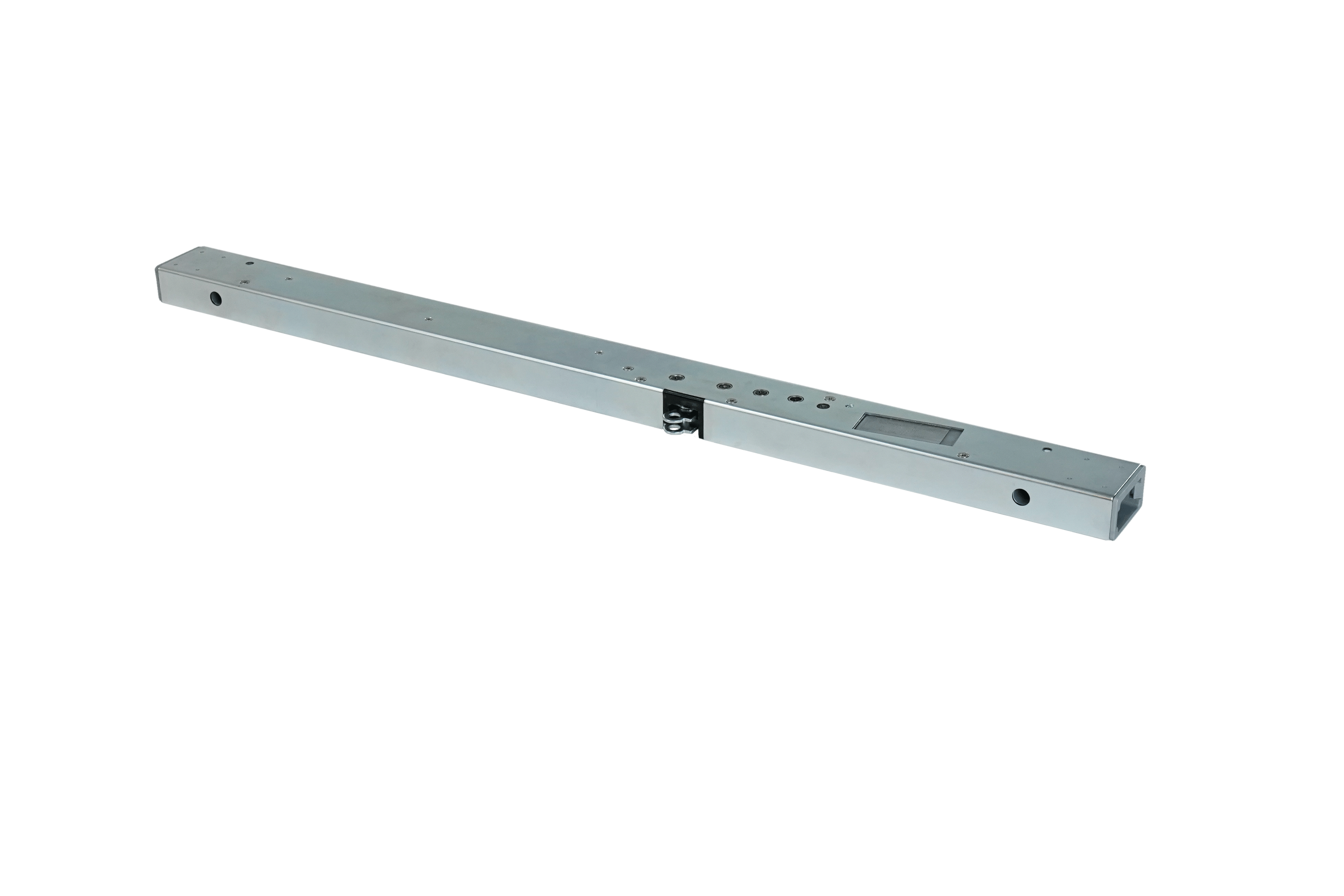

Der PA-KI-20/400-S-DA ist ein elektromechanischer Kettenantrieb zum Öffnen und Schließen von Fenstern und Klappen. Der Antrieb überzeugt durch seinen geringen Platzbedarf und das optisch ansprechende Design. Der Antrieb wird ohne Profilgehäuse zur profilintegrierten Montage geliefert. Die Montage ist an Hauptschließkanten von nach innen und nach außen öffnenden Fenstern möglich. Dank Sanftanlauf und Soft-Close-Bereich ist der PA-KI-20 im Alltag nahezu lautlos.
Parametrieren und Synchronisieren so einfach wie nie - dank SICO BUS Technologie
Der Anschluss erfolgt über den SICO-PLUG Anschlussstecker. Dieser beinhaltet die SICO BUS Programmierschnittstelle, über die mittels SICO LINK z.B. Öffnungshub und Kraft parametriert sowie Statusmeldungen ausgelesen werden können.
Mit der Synchronfunktion können bis zu vier Antriebe in einer Gruppe zusammengefasst werden. Die SICO-BUS-Technologie sorgt für Synchronisation in Echtzeit. Der Antrieb stellt außerdem einen potentialfreien Kontakt zur Signalweiterleitung an bis zu zwei nachgeschaltete Verriegelungsantriebe zur Verfügung. Alle PA-Kettenantriebe sind optional in der DA-Variante erhältlich, die den Anschluss von beiden Seiten ermöglicht.
Leistungsmerkmale Kettenantrieb PA-KI-20/400-S-DA
Der Kettenantrieb PA-KI-20/400-S-DA ist ein Synchronantrieb mit integrierter Lastabschaltung. Der Kettenantrieb kann zur Automatisierung von nach innen und nach außen öffnenden Fenstern und Klappen an der Fassade eingesetzt werden. Die Montage ist an Hauptschließkanten möglich. Mit einer Zug- und Druckkraft von 200 N öffnet und schließt der Kettenantrieb PA-K-20/400-S-DA Fenster, Türen und Klappen zum Entrauchen und Entlüften. Der Öffnungshub beträgt 200 mm in Zug- und Druckanwendung. Bei Bedarf kann der Hub über das Software-Interface SICO LINK problemlos verkürzt werden.
| Matchcode | PA-KI-20/400-S-DA |
| Artikelname | Kettenantrieb PA-KI-20/400-S-DA |
| Artikelnummer | M2 2207 S DA |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.0 A |
| Eingangsspannungsbereich | - 15 % / + 15 % |
| Hublänge | 400 mm |
| Druckkraft | 200 N |
| Zugkraft | 200 N |
| Nennverriegelungskraft | ≤ 2000 N |
| Abschaltung | Integrierte, elektronische Lastabschaltung |
| Laufgeschwindigkeit | 10.5 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
| Montageart | integriert |
| Gewicht | 1.0 kg |
| Gehäuse | Ohne Profilgehäuse |
| Gehäuseart | Stahlblech |
| Farbe | Auf Anfrage |
| Gehäuselänge | 522 mm |
| Gehäusebreite | 35 mm |
| Gehäusehöhe | 20 mm |
| Schutzklasse | III |
| Anschlussleitung | SICO PLUG Anschluss. Exklusive Anschlussleitung / -set. |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Inklusive Konsolen | nein |
| Zolltarifnummer | 84798997 |
Kettenantrieb PA-KI-20/400-S-DA
24 V DC / 0,9 A / 200 N / 400 mm Hub / Synchronantrieb / Doppelanschluss
Kettenantrieb für NRA-/RWA- und kontrollierte natürliche Lüftungsanwendungen. Variante ohne Gehäuse zur profintegrierten Montage.
Flexibler Einbau an Hauptschließkanten.
Geeignet für Rahmen- und Flügelmontage an ein- und auswärts öffnenden Flügel/Klappen in der Fassade.
Mit integrierter Abschalttechnik mit Mikroprozessor, programmierbar über das Software-Interface SICO LINK.
Technische Daten:
Bemessungsspannung: 24 V DC ± 15 %
Bemessungsstrom: 0,9 A
Einschaltdauer: 30 %
Druck- und Zugkraft: 200 N
Nennverriegelungskraft: ≤ 700 N
Hublänge: 400 mm
Laufgeschwindigkeit: 10,5 mm/s
Schutzart: IP32
Temperaturbereich: -5°C – 75°C
Anschluss: SICO-PLUG (ohne Anschlussleitung / -set)
Abschaltung: Integrierte Lastabschaltung mit Mikroprozessor
Abmessungen (LxBxH): 522 x 35 x 20 mm
Gewicht: 1,0 kg
Konsolen nicht inbegriffen
Optionen:
- Anschlussleitung /-set
- Beschichtung nach RAL oder DB
- Synchronbetrieb
- Doppelanschluss
Fabrikat:
SIMON PROtec Systems GmbH
Typ: Kettenantrieb PA-KI-20/400-S-DA
Artikelnummer: M2 2207 S DA
