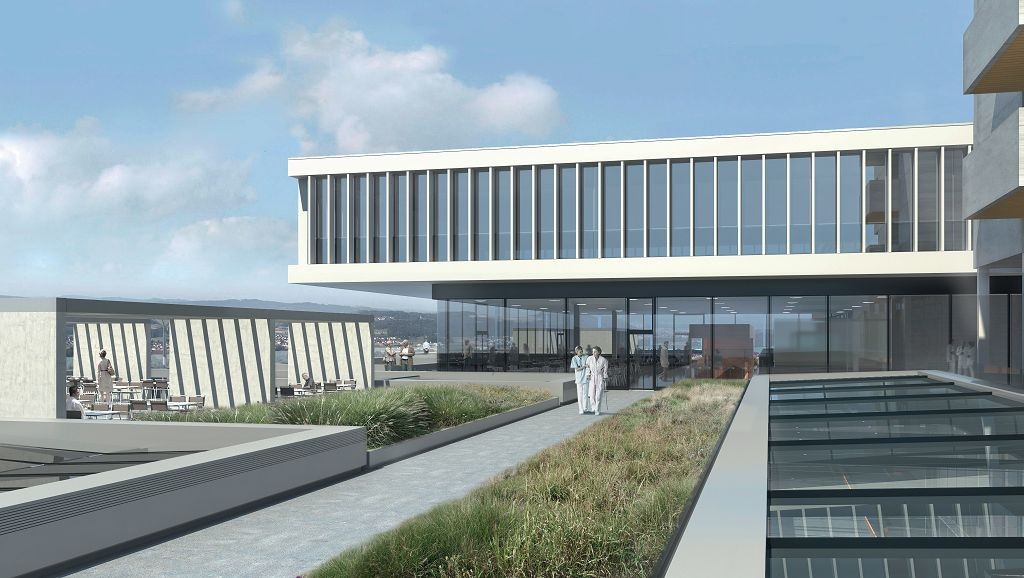

Gefordert war eine maschinelle Entrauchungsanlage, die im Brandfall den Ventilatoren auf dem Dach die Freigabe für den Betrieb erteilen. Eine besondere Herausforderung war die Lage der Klinik. Aufgrund der exponierten Lage (787 Meter an der höchsten Stelle der Gemeinde) ist vor allem in den Wintermonaten mit vermehrten Schneefällen zu rechnen.

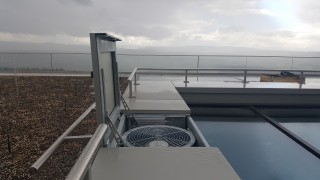

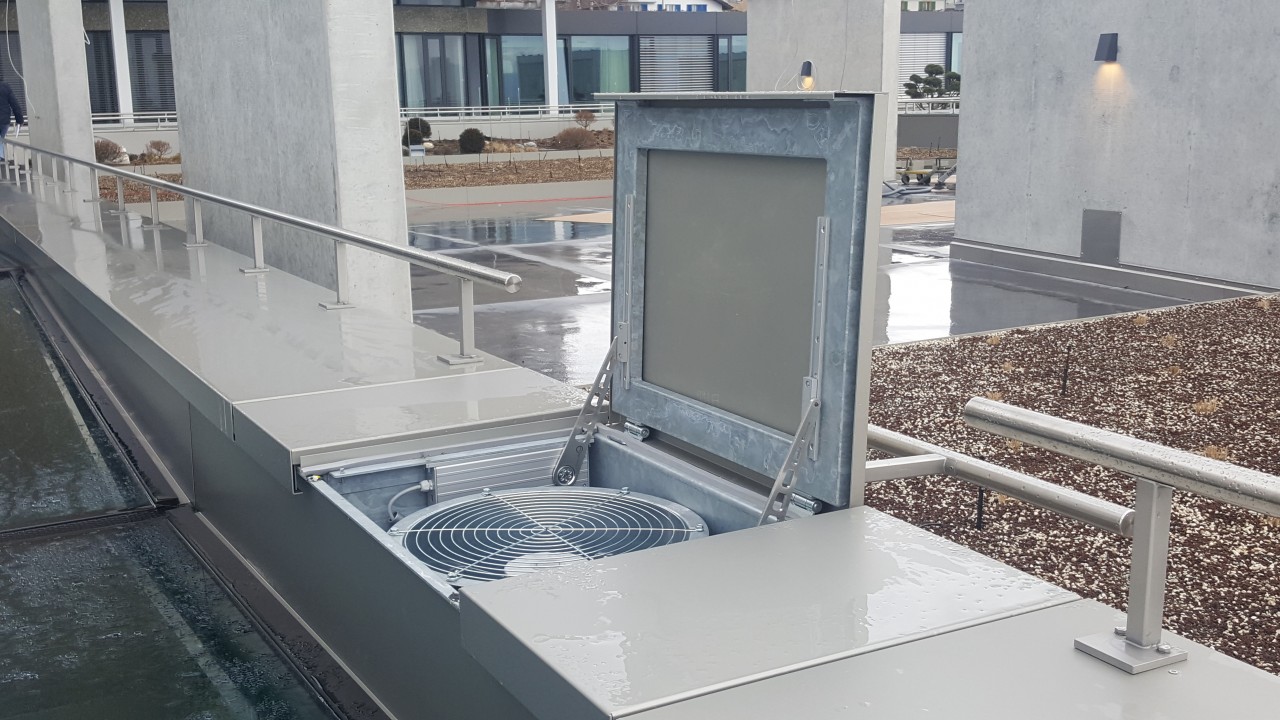

Damit auch bei Schneelasten die Funktionsfähigkeit der Entrauchungsanlage gewährleistet ist, wurden 88 Klapparm-Antriebe in Tandem installiert. Je Nach- und Abströmklappe wurden zwei Antriebe installiert, die ihre Position mittels potentialfreier Kontakte der bauseitigen Steuerung signalisieren. Sobald der Klapparm den Befehl zum Öffnen erhält, öffnet er die Klappen über den Ventilatoren und gibt diese zum Rauchabzug frei. Mit einer Kraft von 1.100 N unter 60 Sekunden (> 20.000 LW) öffnet der Klapparm auch bei hohen Schneelasten zuverlässig die Klappen und garantiert damit eine einwandfreie Entrauchung. Einstellungen, wie Hubverkürzungen, können über die Programmierschnittstelle direkt vor Ort vorgenommen werden.
Starker Schneefall oder heftiger Wind sind mit der neuen Klapparm-Generation EA-KL² im Brandschutz kein Problem mehr. Dank der höheren Widerstandskraft gegen dynamische Lasten bei Lichtkuppeln und Dachkuppeln ist die Funktionsfähigkeit auch bei extremeren Wetterbedingungen gewährleistet. Gleichzeitig erhöht sich die Standzeit, während die Betriebskosten sinken.
Die neue Klapparm-Generation ist ein Hochleistungsgetriebe, das mehr als 20.000 Lastwechsel übersteht. Größere Öffnungswinkel bei Öffnungszeiten < 60 Sekunden ermöglichen eine schnellere Lüftung und Entrauchung. Die Zahl der notwendigen Öffnungselemente in einem Raum kann dadurch erheblich reduziert werden.
Mit der neu integrierten Programmierschnittstelle können über das Programmier- und Analyse-Tool „SimonLink" zahlreiche Einstellungen, z. B. Hubverkürzungen, direkt vor Ortvorgenommen werden. Darüber hinaus ist ein Auslesen der Zyklen als Schutz vor unberechtigten Gewährleistungsansprüchen möglich.
Bis zu 1.000 N Kraft bringt der neue Klapparm. Dadurch ist der Antrieb auch für extrem große und schwere Elemente bei gleichzeitiger ungünstiger Krafteinleitung geeignet. Mit einem Hub von bis zu 1.200 mm kann der Antrieb sehr gut zur Automatisierung von Dachausstiegen eingesetzt werden. In Kombination mit der speziellen Kinematik und dem flexiblen Konsolensystem ist der Klapparm damit ein wettbewerbsloses Produkt.
Auch optisch hebt sich der Klapparm von anderen Modellen ab. Der Hochleistungsantrieb besitzt ein symmetrisches Design mit einer geringen Einbautiefe. Dadurch fügt sich der Klapparm problemlos in den Raum ein.
Der Klapparm ist als Tandem- und als Synchro-Antrieb verfügbar. Bis zu vier Antriebe können hier an einem Element installiert werden. Damit ist eine Automatisierung von größeren Fensterelementen möglich. Die Installation einer externen Abschaltung ist nicht mehr nötig.
